Pundit PL-200混凝土超声波检测仪

产品名称：	Pundit PL-200混凝土超声波检测仪
仪器品牌：	华清仪器
仪器型号：	Pundit PL-200
仪器产地：
市场价格：	0755-28199550
会员价格：	登录查看
产品特点：	Pundit PL-200混凝土超声波检测仪

Pundit PL-200混凝土超声波检测仪详细说明：

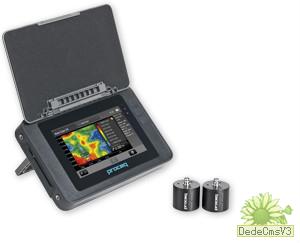

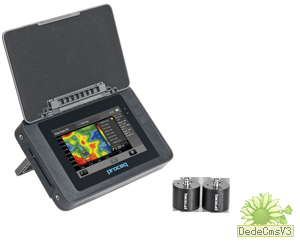

Pundit PL-200混凝土超声波检测仪

混凝土测试 > 混凝土超声波检测仪 > Pundit PL-200

Pundit PL-200 是检查混凝土和其他材料如岩石、木材和陶瓷等质量的最好顶尖的超声波脉冲速度 (UPV) 检测仪器。

它为现场检测提供了更广范围的测量模式和卓越功能：使用标准A-Scan、线性扫描和新面积扫描功能评估混凝土均匀性，估算混凝土的抗压强度和表面速度或垂直裂缝深度。数据记录测量模式让长时间测量实现自动化。

智能软件支持直接从测量屏幕实时进行接触设置。市场上可用的最高分辨率和最清晰图像可为所测量波形的作出最佳分析。

Proceq 为 Pundit PL-200 提供范围广泛的传感器，从而提供最高精度和经证实的现场跟踪记录。

特色

混凝土均匀性评估的线性扫描
精确 A-Scan 检查的缩放和移动功能便于精确A-Scan检测
利用面积扫描，可对更大的建筑结构执行一致性测试
数据记录功能让长时间测量实现自动化
弹性模量测量模式用以确定材料的泊松比
波形板载存储和检查板载存储及波形回放
在测量屏幕上直接进行设置
用于手动 A-Scan 评估的双光标用于手动 A-Scan 评估
测量信号振幅的独立光标
改进的表面速度测量
自动和手动触发及用户可调触发阈值
A-Scan 更新率高达 25 Hz
可扩展 Pundit 脉冲回波传感器

附件

	50 kHz 脉冲回波传感器脉冲回波传感器是一个可以设计用于单手和或双手操作的横波传感器。特别适合于仅限单侧面接触的检测。
	标准的 54kHz 传感器新的设计提高了性能,增加了测量的范围和稳定性。
	150kHz传感器这两个传感器有更高的分辨率,但是降低了测量的范围。用于颗粒较细的样品。
	250kHz传感器这两个传感器有更高的分辨率,但是降低了测量的范围。用于颗粒较细的样品。
	54kHz指数传感器用于粗糙表面且无耦合剂的使用。与Pundit Lab+结合使用，无需外部放大器。
	500kHz传感器用于颗粒细致的材料，如岩石、陶瓷。
	250 kHz横波换能器用于结合使用标准的纵波换能器测量动态弹性模量的材料测试。
	传感器支架特别用于混合测量例如测量表面速度或裂缝深度。

PL-Link

下载保存数据至 PC 的软件用于分析和导出至第三方应用程序。

应用

Pundit PL-200	Pundit PL-200PE
透射传输：两侧双面接触	脉冲回波：单侧面接触

混凝土质量评估
超声波脉冲速度
均匀性
抗压强度和 SONREB超声回弹综合法	单侧面水泥板厚度
裂纹深度的确定	空隙、管道、裂纹（与表面平行）和蜂窝检测及位置确定
弹性模量	空隙、管道、裂纹（与表面平行）和蜂窝检测及位置确定
扫描模式
A-Scan 线性扫描数据记录面积扫描	A-Scan B-Scan 面积扫描

标准化

超声波测试设备 Pundit PL-200 符合以下标准：

EN12504-4（欧洲）
ASTM C 597-02（北美）
BS 1881 Part 203（英国）
ISO1920-7:2004（国际）
IS1311（印度）
CECS21（中国）

技术数据

	Pundit PL-200	Pundit PL-200PE
范围	0.1 – 7930 μs
分辨率	0.1 μs (< 793 μs), 1 μs (> 793 μs)
显示器	7” 彩色显示屏 800 x 480 像素
脉冲电压 UPV	100 – 450 Vpp
脉冲电压 UPE	-	100 – 400 Vpp
带宽	20 – 500 kHz
接收机增益	1 x – 10’000 x (0 – 80dB) [11 步]
内存：内部	8 GB 闪存
区域设置	支持公制和英制单位
电池	锂聚合物，3.6 V、14.0 Ah
电池使用寿命	> 8h（标准操作模式下）
工作温度	0°C – 30°C （充电、运行仪器）/ 0°C – 40°C（充电、仪器关闭）/ -10°C – 50°C （未充电）
湿度	< 95 % RH，非冷凝
IP 等级	IP54

Proceq 的培训模块特别注重使用 Pundit 系列超声波产品进行现场混凝土质量例行检测的实用方法。

培训设施位于苏黎士总部（瑞士）、芝加哥（美国）和新加坡。所有培训模块以英语（根据需要，可组织采用德语、法语和西班牙语）进行。

培训费用包括所有必需的培训材料和文档，不包括所有旅行、住宿和膳食费用。课程日期由 Proceq 确定。请联系当地 Proceq 代表。

超声波对混凝土进行无损检测 (NDT) 的培训概述
内容	预备知识	持续时间	地点	课程编号
混凝土特性；NDT 方法概览；评估混凝土抗压强度、检测空隙裂纹和估测水泥板厚度的超声波脉冲速度原理和方法；传感器类型；产品和实践培训（Pundit Lab、Pundit Lab+、Pundit PL-200）。	拥有任何技术背景或 NDT 产品经验都有助于更为快捷和深刻地理解课程教材。	1 天	- 施韦岑巴赫（瑞士苏黎世） - 芝加哥（美国） - 新加坡	970 00 300

高级超声波成像应用程序
内容	预备知识	持续时间	地点	课程编号
单面评估混凝土的 NDT 超声波检测方法；采用成像技术检测充气空隙和裂纹；确定钢筋、管子、管道和蜂窝等结构元件的位置。产品和实践培训（Pundit PL-200PE）；对具体成像应用示例进行详细评述和解释。	希望参与者拥有 NDT 经验，现场经验丰富的用户可对具体应用问题进行集中讨论。	1 天	- 施韦岑巴赫（瑞士苏黎世） - 芝加哥（美国） - 新加坡	970 00 400
