 您现在的位置: 首页>产品中心>无损检测仪>超声波探伤仪>产品详细资料
Proceq Pundit PL-200PE混凝土超声波检测仪
产品名称: Proceq Pundit PL-200PE混凝土超声波检测仪
仪器品牌: 华清仪器
仪器型号: Pundit PL-200PE
仪器产地:
市场价格: 0755-28199550
会员价格: 登录查看
产品特点: Proceq Pundit PL-200PE混凝土超声波检测仪
Proceq Pundit PL-200PE混凝土超声波检测仪 详细说明:

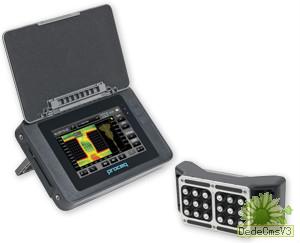

 Pundit PL-200PE混凝土超声波检测仪

混凝土测试 > 混凝土超声波检测仪 > Pundit PL-200PE

Pundit PL-200PE 采用最先进的脉冲回波技术将超声波应用程序的应用扩展至仅限单侧接触的对象。

Proceq 创新技术在测量过程中起到了重要作用,如先进的回波跟踪和脉冲速度的自动估算。A-Scan 模式可以直接分析原始信号,实时 B-Scan 模式提供剖面视图。面积扫描支持在网格模式下执行平板厚度一致性测试。

这使得用户可以确定水泥板厚度,并确定表面畸形的位置,如空隙、管道、分层和蜂窝。



探测器上的控制按钮和直接光反馈提高了测量效率,并使得仪器更方便用户使用。

特色
  • 水泥板厚度的单侧面测定
  • 空隙、管道、分层和蜂窝检测及位置确定
  • 先进的回波跟踪技术帮助识别主要回波
  • 面积扫描适用于在网格模式下执行平板厚度一致性测试
  • 依照 RI-ZFP-TU 测量隧道衬砌厚度变化
  • 探测器上的控制按钮和直接光反馈提高了测量效率
  • 脉冲速度的自动估算
  • 简便的 B-Scan 直接通过探测器上的中心标记和标尺进行测量
  • 干接触式传感器:无需耦合剂,适合于粗糙表面的测量
  • 重量轻,使用时符合人体功率工程学原则
  • 可扩展脉冲速度传感器
附件
  50 kHz 脉冲回波传感器
脉冲回波传感器是一个可以设计用于单手和或双手操作的横波传感器。特别适合于仅限单侧面接触的检测。


标准的 54kHz 传感器
新的设计提高了性能,增加了测量的范围和稳定性。

  150kHz传感器
这两个传感器有更高的分辨率,但是降低了测量的范围。用于颗粒较细的样品。
  250kHz传感器
这两个传感器有更高的分辨率,但是降低了测量的范围。用于颗粒较细的样品。
  54kHz指数传感器
用于粗糙表面且无耦合剂的使用。与Pundit Lab+结合使用,无需外部放大器。


500kHz传感器
用于颗粒细致的材料,如岩石、陶瓷。

  250 kHz横波换能器
用于结合使用标准的纵波换能器测量动态弹性模量的材料测试。
  传感器支架
特别用于混合测量例如测量表面速度或裂缝深度。
PL-Link

用于将已保存数据下载至 PC 的软件,以进行分析和导出至第三方应用程序。

应用
Pundit PL-200 Pundit PL-200PE
透射传输:两侧双面接触 脉冲回波:单侧面接触
混凝土质量评估
超声波脉冲速度
均匀性
抗压强度和 SONREB超声回弹综合法 单侧面水泥板厚度
裂纹深度的确定 空隙、管道、裂纹(与表面平行)和蜂窝检测及位置确定
弹性模量
扫描模式
A-Scan
线性扫描
数据记录
面积扫描
A-Scan
B-Scan
面积扫描
技术数据

Pundit PL-200
Pundit PL-200PE
范围 0.1 – 7930 μs
分辨率 0.1 μs (< 793 μs), 1 μs (> 793 μs)
显示器 7” 彩色显示屏 800 x 480 像素
脉冲电压 UPV 100 – 450 Vpp
脉冲电压 UPE - 100 – 400 Vpp
带宽 20 – 500 kHz
接收机增益 1 x – 10’000 x (0 – 80dB) [11 步]
内存:内部 8 GB 闪存
区域设置 支持公制和英制单位
电池 锂聚合物,3.6 V、14.0 Ah
电池使用寿命 > 8h(标准操作模式下)
工作温度 0°C – 30°C (充电、运行仪器)/ 0°C – 40°C(充电、仪器关闭)/ -10°C – 50°C (未充电)
湿度 < 95 % RH,非冷凝
IP 等级 IP54
Proceq 的培训模块特别注重使用 Pundit 系列超声波产品进行现场混凝土质量例行检测的实用方法。

培训设施位于苏黎士总部(瑞士)、芝加哥(美国)和新加坡。所有培训模块以英语(根据需要,可组织采用德语、法语和西班 牙语)进行。

培训费用包括所有必需的培训材料和文档,不包括所有旅行、住宿和膳食费用。课程日期由 Proceq 确定。请联系当地 Proceq 代表。

超声波对混凝土进行无损检测 (NDT) 的培训概述
内容 预备知识 持续时间 地点 课程编号
混凝土特性;NDT 方法概览;评估混凝土抗压强度、检测空隙裂纹和估测水泥板厚度的超声波脉冲速度原理和方法;传感器类型;产品和实践培训(Pundit Lab、Pundit Lab+、Pundit PL-200)。 拥有任何技术背景或 NDT 产品经验都有助于更为快捷和深刻地理解课程教材。 1 天 - 施韦岑巴赫
(瑞士苏黎世)
- 芝加哥
(美国)
- 新加坡
970 00 300

高级超声波成像应用程序
内容 预备知识 持续时间 地点 课程编号
单面评估混凝土的 NDT 超声波检测方法;采用成像技术检测充气空隙和裂纹;确定钢筋、管子、管道和蜂窝等结构元件的位置。产品和实践培训(Pundit PL-200PE);对具体成像应用示例进行详细评述和解释。 希望参与者拥有 NDT 经验,
现场经验丰富的用户可对具体应用问题进行集中讨论。
1 天 - 施韦岑巴赫
(瑞士苏黎世)
- 芝加哥
(美国)
- 新加坡
970 00 400
