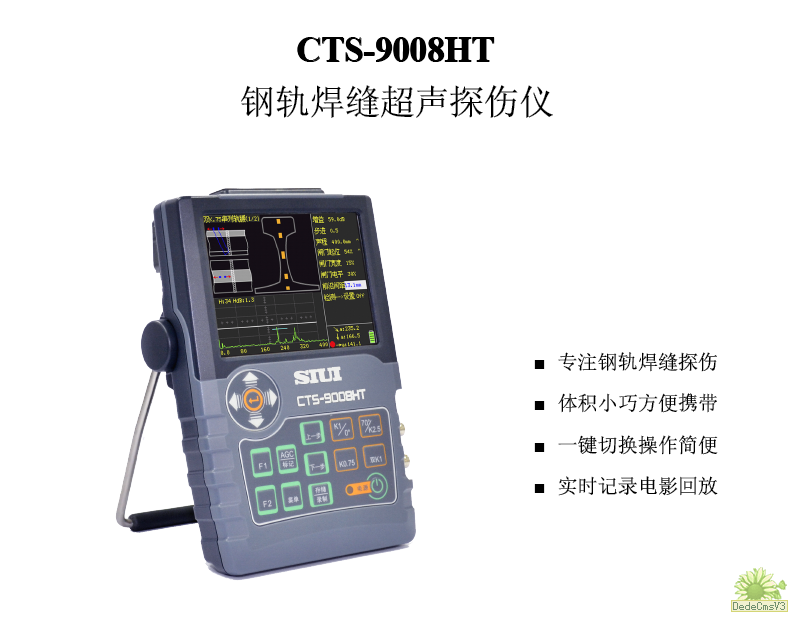

CTS-9008HT钢轨焊缝探伤仪
CTS-9008HT钢轨焊缝探伤仪,汇集了超声探伤、计算机、电子、模具、工艺等现代高新技术,实现了这些高新技术的完美组合。为业界提供性能优越,功能强大,专业的数字超声探伤仪。

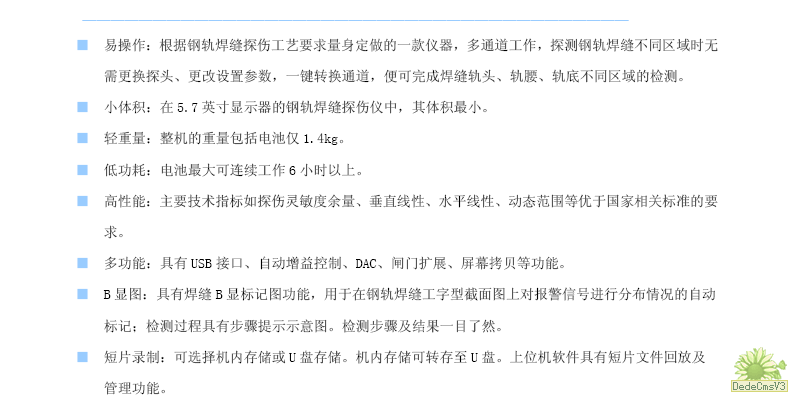

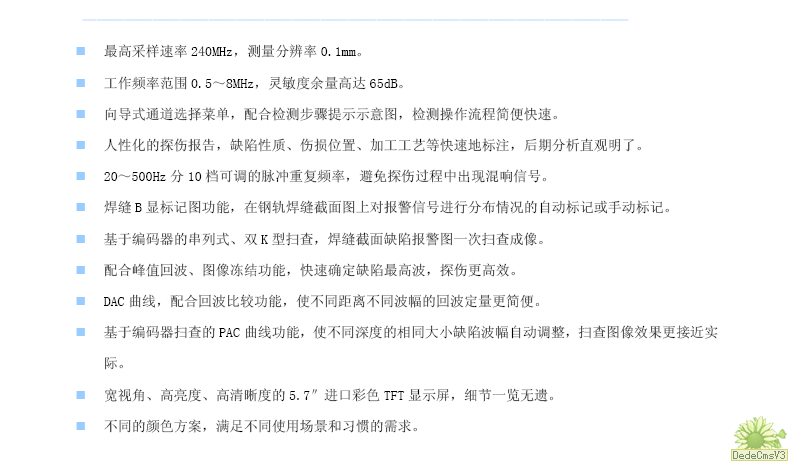

CTS-9008HT钢轨焊缝探伤仪是一款专门用于钢轨焊缝探伤的仪器,主要特点:
u 易操作—根据钢轨焊缝探伤工艺要求量身定做的一款仪器,多通道工作,探测钢轨焊缝不同区域时无需更换探头、更改设置参数,一键转换通道,便可完成焊缝轨头、轨腰、轨底不同区域的检测;

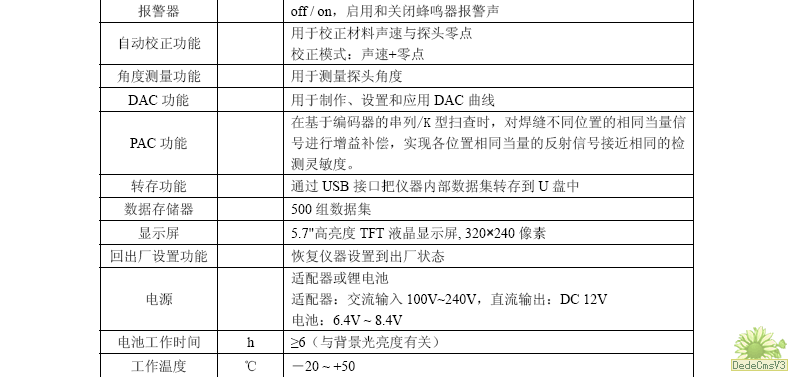

u 小体积—整机的外形尺寸为152mm × 240 mm × 68mm (宽×高×深),在5.7英寸显示器的钢轨焊缝探伤仪中,其体积最小;
u 轻重量—整机的重量包括电池仅1.4kg;
u 低功耗—在以上小体积、轻重量的前提下,电池最大可连续工作6小时以上;
u 高性能—主要技术指标如探伤灵敏度余量、垂直线性、水平线性、动态范围等大大超过国家相关标准的要求;
u 多功能—具有USB接口、自动增益控制、DAC、闸门扩展、屏幕拷贝等功能;

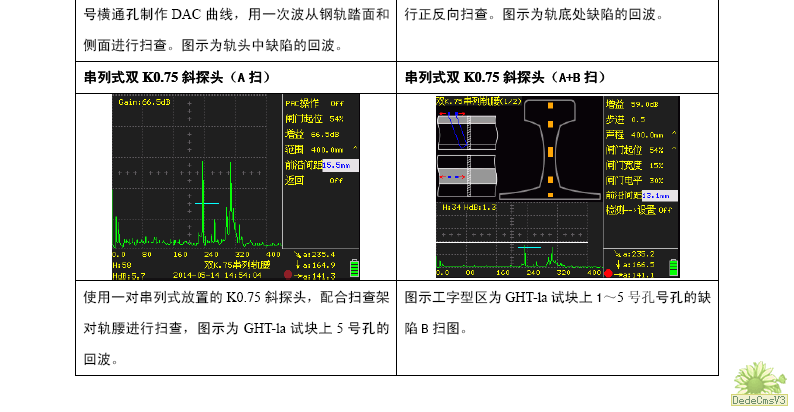

u B显图—具有焊缝B显标记图功能,用于在钢轨焊缝工字型截面图上对报警信号进行分布情况的自动标记;检测过程具有步骤提示示意图。检测步骤及结果一目了然;
u 短片录制—可选择机内存储或U盘存储。机内存储可转存至U盘。上位机软件具有短片文件回放及管理功能。
1.1 适用范围
CTS-9008HT钢轨焊缝探伤仪是轻巧紧凑的数字式超声探伤仪,尤其适用于:
1) 钢轨焊缝检测、缺陷定位和回波评价,以及钢轨非焊缝部分的探测。
2) 可用作通用仪器,进行检测、缺陷定位和回波评价。
保存和记录探伤结果。
1.2
1.5.1 向导主菜单
仪器开机状态下,按【菜单】键,进入向导菜单界面,可实现通道设置或检测工作的列表选择、焊缝作业参数设置、仪器参数信息设置、文件存储管理等功能。
向导菜单的模块菜单结构见表1-3。
表 13 向导主菜单结构
向导菜单模块
|
工作通道
|
子菜单
|
向导菜单模块
|
子菜单
|
通道选择
|
0°单探头法
|
检测
|
设置
|
作业参数
|
焊缝序号
|
焊缝类型
|
单K2.5轨头顶面
|
检测
|
设置
|
焊缝编号
|
探头位置
|
单K2.5轨脚面
|
检测
|
设置
|
编号顺序
|
伤损大小
|
单K1轨头顶面
|
检测
|
设置
|
里程
|
伤损判断
|
双70°轨头
|
检测
|
设置
|
行别
|
钢轨厂家
|
双K.75串列轨腰
|
检测
|
设置
|
股别
|
钢种
|
双K1轨头侧面
|
检测
|
设置
|
线名
|
炉号
|
双K1轨底侧面
|
检测
|
设置
|
股道号
|
|
结束当前焊缝检测
|
道岔号
|
|
|
执机人
|
|
|
向导菜单模块
|
子菜单
|
向导菜单模块
|
子菜单
|
仪器信息
|
(1/2)
|
(2/2)
|
文件管理
|
文件
|
发射方式
|
轨型
|
日期
|
(参数)
|
(短片)
|
阻尼
|
报警器
|
时间
|
预览
|
录制
|
频带
|
报警方式
|
生产编号
|
调出
|
存储
|
检波方式
|
测量点
|
硬件版本
|
转存
|
格式
|
滤波系数
|
自动波高
|
软件版本
|
删除
|
目录
|
重复频率
|
F1(设置)
|
软件更新
|
|
转存
|
抑制
|
F1(检测)
|
|
|
删除
|
填充选项
|
F2(设置)
|
|
|
|
颜色方案
|
F2(检测)
|
|
|
|
|
回出厂
|
|
|
|
2.1
本仪器可以采用电池和充电/适配器两种供电方式:
a) 电池
按3.3.1电池安装与拆卸中描述安装电池。
b) 充电/适配器
1) 将充电/适配器交流电源输入插头插入AC220V插座;
2) 将充电/适配器直流电源输出插头插入仪器顶部的“直流电源输入插座”。
2.2 与关机
a) 开机:按【电源】键,面板电源指示灯变为绿色,显示商标及型号,进入工作模式。
b) 关机:按【电源】键约2秒,仪器显示关机画面并关机。
注:开机后仪器参数设置与上一次正常关机前相同。
2.3.1 探头前沿间距
双探头串列式/K型扫查(基于编码器)时,探头前沿间距数值根据编码器移动自动变化,需要时也可手动调节。
前沿间距值的变化范围根据检测通道和轨型会有相应变化,具体如下:

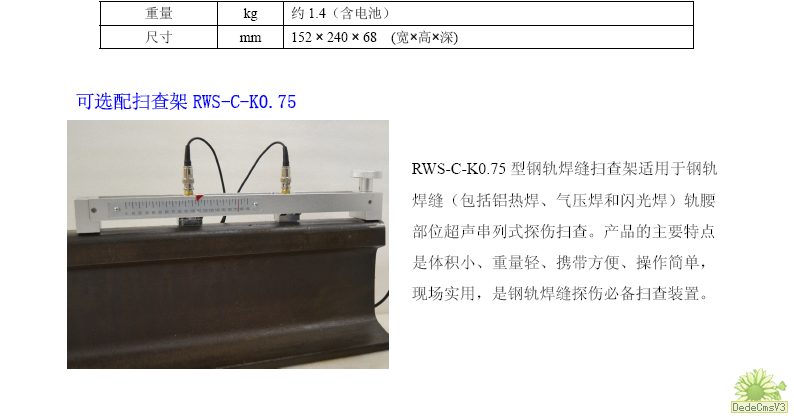

双K0.75串列轨腰扫查的探头前沿间距调节范围如下:
轨型
|
轨腰高度(mm)
|
调节范围(mm)
|
默认值(mm)
|
38kg轨
|
134
|
220~ 0
|
201
|
43kg轨
|
140
|
230~ 0
|
210
|
50kg轨
|
152
|
250~ 0
|
228
|
60kg轨
|
176
|
290~ 0
|
264
|
75kg轨
|
192
|
300~ 0
|
287
|
双K1轨头侧面扫查的探头前沿间距调节范围如下:
双K1轨底侧面扫查的探头前沿间距调节范围如下:
轨型
|
轨底宽度(mm)
|
调节范围(mm)
|
默认值(mm)
|
38kg轨
|
114
|
120~ -120
|
114
|
43kg轨
|
114
|
120~ -120
|
114
|
50kg轨
|
132
|
140~ -140
|
132
|
60kg轨
|
152
|
160~ -160
|
152
|
75kg轨
|
150
|
160~ -160
|
150
|
3.1
使用仪器检测时,应使用仪器原配的或同类型的探头连接电缆线,连接上合适的探头。我司生产的多种型号探头都适用于CTS-9008HT钢轨焊缝探伤仪。

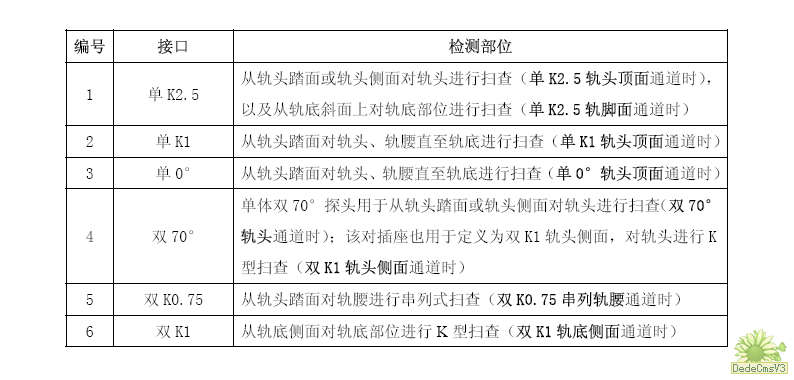

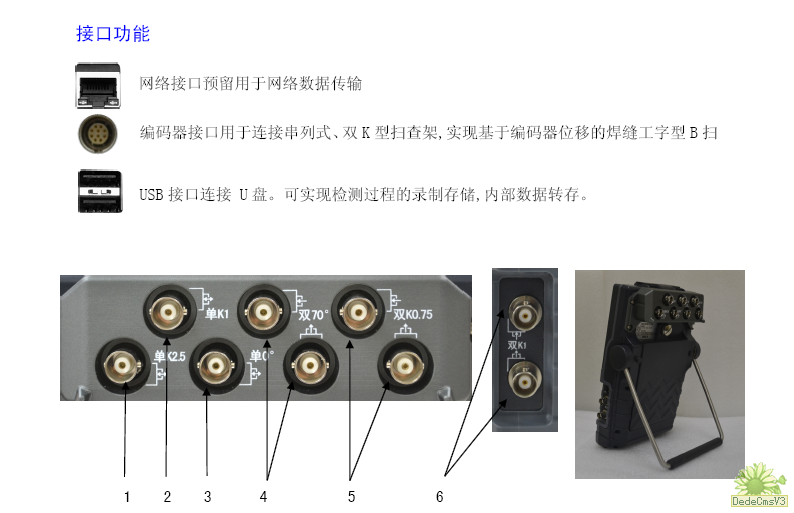

仪器侧面共有9个探头插座。探头接口及功能描述说明参图1-4。
3.2
在开/关机状态下均可进行U盘的插拔,USB接口位置参图1-5。
3.3 (DC-92)
3.3.1
a) 电池安装操作步骤:
1) 将电池底部触片向下对准仪器下部端口插入;
2) 插入电池后稍微用力使电池到位,将螺钉旋钮顺时针旋紧。
b) 电池拆卸操作步骤:
1) 将电池螺钉逆时针旋转直到螺钉松开;
向上拔出电池。
3.4 (CD-92A)
本仪器配备的充电/适配器既可作为仪器供电适配器,也可作为仪器电池的充电器。
