ZM2353/ZM2354LCR测试仪|LCR测试仪日本NF ZM2353/ZM2354|ZM2353/ZM2354LCR测试仪的简介:

装备自动设定功能，即使是初次使用的用户，也可轻松简便地操作。启动时自动设置为AUTO状态，本仪器会自动地设定LCR等的参数选择、等效电路选择、以及测试量程。
不需要进行复杂的设定，只要把被测样品连接到仪器上，就可以简单地得到高精度的测量结果。

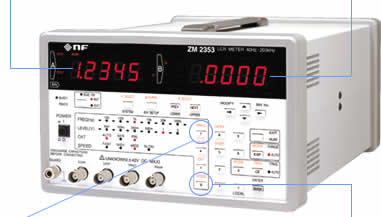

A显示器 用于显示L、C、R、Z的测量值		B显示器 用于显示Q、D、ESR、G、X、θ的测量值 （也显示V·I状态监视、设定参数）
每按一次，就切换一次测量频率 （若要设定任意频率，请使用0∼9数字键/修正键）		每按一次，就选择一次测量速度 设定为SLOW（慢）时，可减少显示的离散程度

ZM2353/ZM2354LCR测试仪|LCR测试仪日本NF ZM2353/ZM2354|ZM2353/ZM2354LCR测试仪的特点:

精确度高   基本精确度为0.1%、分辨率为4-1/2位数

测量的基本精确度为0.1%，显示的分辨率为4-1/2位数字（19999），D、Q的最高分辨率为0.0001，θ的分辨率为0.01º。能为生产、检测、以及研究开发等领域提供可靠的测量精度。

测量频率范围宽阔   最高200kHz

在40Hz∼200kHz的宽阔的频率范围内，可用2位数字或3位数字的分辨率来设定频率。因为可用实际电路上的频率来进行测量，所以提高了测量值的可信赖程度。

高速测量   最快25ms

测量时间分为FAST（快）、MED1（中1）、MED2（中2）、SLOW（慢）四档可以切换。若设定为FAST（快），就可用25ms的高速进行测量，所以可显著缩短大量电子元件的检查/分类所需的时间。

测量信号电平范围宽广   最大5Vrms

在10mVrms∼5Vrms的宽广范围内，可用1mV或10mV的分辨率来设定信号电平，所以非常便于测量对信号电平有依存性的元件（半导体）等。

内置用于直流（DC）偏置的电源 最大2.5V

内置0mV∼2.5V的用于直流（DC）偏置的电源（外置电源可达0V∼±35V）。可以测量诸如电解电容器之类的极性电子元件和半导体的PN结电容。

其他特点    装备丰富多彩的功能

	装备最多21种类别的比较（分类）功能。能判别并显示被测样品属于哪一个区间（BIN）	背面板 (ZM2354)
	可读取施加到被测样品上的电压和流过被测样品的电流（V·I监视器）
	通过预先设定被测元件的额定值，可显示出对于额定值的偏差（实际数值或%）
	能记忆10套操作面板的设定条件（设定存储）
	LED显示即使在光亮之处也清晰明亮，键盘操作简单明了
	也提供用于自动分类的、带有处理器接口的产品型号 ZM2354

日本NFLCR测试仪的型号选择:

ZM2353	测量频率: 40Hz∼200kHz 测量信号电平: 10mVrms∼5Vrms 测量速度: 最快25ms 测量参数: 10种
ZM2354	测量频率: 40Hz ∼200kHz 测量信号电平: 10mVrms∼5Vrms 测量速度: 最快25ms 测量参数: 10种 备有处理器接口

对于LCR测试仪，备有用于测量各种元件和材料的各种各样的测试夹具和测试引线。 请按照元件的形状等正确选用。

2323A 直接连接型测试夹具 对于带有引线的电子元件，可直接插入本测试夹具进行测量。无论是平行引线还是逆向引线的元件,勿须弯曲引线即可测试

2324 四端子鳄鱼夹测试引线 采用四端子对法，对于低阻抗的四端子元件进行测试时所采用的测试引线，其电流供给与电压测量分别使用不同的端子。

ZM2391 三端子鳄鱼夹测试引线 备有简易测量用的三端子型测试引线。

2325AL	2325A（L/M）开尔文夹测试引线 这是用两个夹具、能连接至四个端子的测试引线。对于大型或特殊形状、并难于插入直接连接型测试夹具的电子元件，可使用本测试引线。现备有标准L型和配备小型夹具的M型可供选用。
	[M 型]	[L 型]

ZM2392 开尔文夹测试引线 备有简易测量用的测试引线。

2326A 芯片元件用的测试引线 镊状测试引线使表面贴装芯片等元件的测量更加方便。其顶端的测量触点是可装卸的。

ZM2393 芯片测试夹具 本测试夹具用于测量与线路板表面直接连接使用的SMD（表面贴装器件）/芯片元件。其特点是杂散电容小、零点校正容易。
