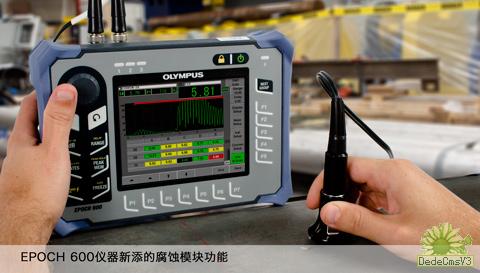

EPOCH 600型仪器可用于几乎所有检测环境,其中包括实验室工作台上的测试操作以及极端恶劣、危险的野外工程检测。EPOCH 600型仪器的旋转飞梭硬件配置符合IP66要求,浏览键区硬件配置符合IP67要求,此外,仪器还通过了极其严格的环境和可靠性标准的测试。操作人员在任何检测环境中使用这款仪器,都会对仪器的性能及耐用性信心十足。该款仪器已经通过了防振动、防撞击、在爆炸性气氛及宽泛的温度范围内使用的测试。由于EPOCH 600型仪器的电池工作时间可以超过12小时,因而成为进行远程检测的理想的解决方案。
明亮的全VGA显示
EPOCH 600型仪器具有全VGA(640 X 480像素)分辨率的显示。EPOCH 600型仪器的横宽竖窄的面板设计优化了出现在高质量显示屏上的A扫描图像的大小及清晰度。这款仪器使用了透反技术,在光线较暗的室内使用强背光,在阳光直射的情况下使用环境光,或称假背光。在任何光线条件下,仪器的VGA屏幕都可显示极为清晰的图像。
提供舒适浏览的选项
EPOCH 600型仪器具有高品质的超声性能。EPOCH 600型仪器基于与EPOCH XT、LTC及EPOCH 1000系列仪器相同的数字式结构,提供了灵活、强大的脉冲发生与接收性能,从而满足了大多数缺陷检测应用的要求。
脉冲发生器/接收器
EPOCH 600型仪器的标准配置具有强大的缺陷探测性能,如: • PerfectSquare可调方波脉冲发生器。 • 数字式高动态范围接收器。 • 8个100%数字式滤波器设置。 • 可以自动或手动方式在10 Hz~2000 Hz范围内调节PRF。 • 脉冲发生器电压范围为100 V~400 V。 • 波幅分辨率为±0.25%。 • 5个自定义的数字式测量。
便利的浏览方式
为了满足不同用户的需要与偏好,EPOCH 600型仪器备有两种硬件配置:一种是用于调节的旋转飞梭,另一种是键盘上的浏览键区。旋转飞梭与浏览键区的箭头键用于参数调节与参数值切换。
|
旋转飞梭
EPOCH 600型仪器的旋转飞梭与确定键和返回键一起使用,可以对参数值进行粗略和细微调节。在检测过程中,操作人员可以锁住旋转飞梭,以避免参数值被意外修改。这种硬件配置可以快速切换参数值,满足了那些偏好使用飞梭调整参数的用户的要求。旋转飞梭配置的设计符合IP66要求。
|
|
浏览键区
EPOCH 600型仪器的浏览键区是EPOCH探伤仪的标志性特色。浏览键区的向上、向下箭头键用于参数的粗略调节,向左和向右箭头键用于参数的细微调节。浏览键区还包含其他几个功能及常用参数,如:增益、保存、确定键及返回键。浏览键区硬件配置的设计符合IP67的要求。
|
便携、坚固、符合人体工程学要求
外观特性
EPOCH 600型仪器是一款重量轻、易携带的探伤仪,其坚固、灵活的特点使其可用于几乎所有检测环境中。该款仪器的一些外观特性如下: • 宽屏、全VGA分辨率、透反显示,无论在室内光线还是直射的阳光下都可显示明亮清晰的图像。 • 仪器的4个角装有外膜为橡胶的保护套,起到防撞击、抗磨损的作用。 • 4个拴系胸挂带的位置。 • 无需使用工具即可打开的电池舱和侧边的I/O盖。 • 用于稳固放置仪器的支架,带有直角弯钩,可在0度到180度之间变换直立的角度。 • 仪器侧面用于封住USB OTG接口及移动存储卡接口的带密封垫的盖。 • 标准内置充电锂离子电池。 • 标准AA碱性电池盒,提高了仪器的便携性。 • 重量轻,设计符合人体工程学,增加了仪器的便携性和使用的方便性。
标准配置 • EPOCH 600数字式超声探伤仪,AC电源操作或电池操作。 • 充电器/AC适配器(100 VAC、115 VAC、230 VAC,50 Hz或60 Hz) • 充电锂离子电池 • 碱性电池盒 • 储运箱 • 基本操作用户手册 • 简易入门说明书 • 信息全面的操作手册(CD) • 一年有限担保

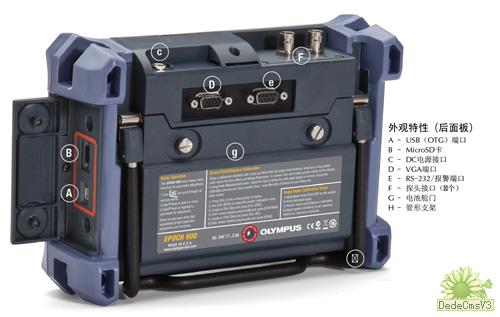

外观特性(后面板)
仪器输入/输出 |
USB端口 |
USB(OTG)端口 |
RS-232端口 |
有。 |
视频输出 |
标准VGA输出。 |
模拟输出 |
1个模拟输出(可选),可选的1 V/10 V全标度,最大4 mA。 |
数字输出 |
3个报警输出,5V TTL,10 mA。 |
环境评级 |
IP评级 |
根据IEC 60529-2004(外壳防护等级- IP规范)标准,浏览键区硬件设计符合IP67侵入保护标准,旋转飞速硬件设计符合IP66侵入保护标准。 在新开发的产品正式投入生产以前,Olympus NDT要对产品的设计进行内部检验。该款仪器经测试证明符合IP评级标准。 |
爆炸性气氛 |
通过美军标准MIL-STD-810F方法511.4程序I中规定的测试,可在国家防火协会规范(NFPA 70)500节I级2分段D组中定义的爆炸性气氛中安全操作。 |
防撞击测试 |
通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试,每个轴6个循环,15g,11 ms半弦波。 |
防振动测试 |
通过美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试,一般暴露:每轴1小时。 |
工作温度 |
-10 °~50°C |
电池存储温度 |
0 °~50°C |
|
