EPOCH 1000|EPOCH 1000i|EPOCH 1000iR超声波探伤仪|奥林巴斯EPOCH 1000|EPOCH 1000i|EPOCH 1000iR超声波探伤仪

EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000iR及1000i仪器的新型机身结构横宽竖窄，配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区，且完全符合EN12668-1标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000i 中得到了加强，因为EPOCH 1000i仪器内置有相控阵成像功能。

EPOCH 1000|EPOCH 1000i|EPOCH 1000iR超声波探伤仪主要特性

• 配有相控阵成像套装功能
• 符合EN12668-1标准
• 37个数字式接收器滤波器选项
• 6 kHz脉冲重复频率，用于高速扫查
• 编码或时基C扫描选项
• 自动相控阵探头识别功能
• 直观的楔块延迟和灵敏度校准，针对所有聚焦法则
• 可编程模拟/报警输出
• 符合IP66环境评级标准
• 横宽竖窄的仪器面板设计，可利用浏览键区和飞梭旋钮对参数进行调节
• 数字式高动态范围接收器
• 阳光下可读的全VGA显示
• ClearWave视觉增强软件包，用于常规A扫描解读
• SureView显示功能
• 参考光标和测量光标
• 标准动态DAC/TVG
• 标准机载DGS/AVG

EPOCH 1000|EPOCH 1000i|EPOCH 1000iR超声波探伤仪三种仪器配置水平，满足多种检测需要

主要工业应用 一般焊缝检测 裂缝探测与定量 电力生产工业中的检测 AWS D1.1/D1.5焊缝检测 铸件和锻件的缺陷检测 DGS/AVG缺陷定量 在线检测 复合材料的分层和缺陷检测 航空航天工业制造和维护中的检测 汽车和运输工业中的检测

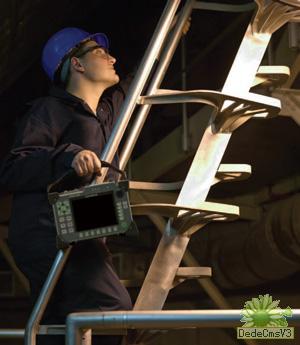

EPOCH 1000|EPOCH 1000i|EPOCH 1000iR超声波探伤仪坚固、便携、可在严酷的检测环境中正常工作

EPOCH 1000系列仪器的设计符合IP66环境评级标准。这些仪器通过了防撞击及防振动测试，并通过了在爆炸性气氛和在宽泛的温度范围内操作的测试。测试证明这些仪器均可以在恶劣的检测条件下正常工作。EPOCH 1000系列仪器的其它主要物理特性如下：

• 宽屏、全VGA（640 X 480）分辨率、彩色、透反显示器，无论光线条件幽暗还是明亮，都能提供最佳的观看效果。
• 结实的橡胶把手，便于携带。
• 安装在仪器上的D型环坚固耐用，便于将仪器吊挂在胸前使用。
• 前、后支架便于将仪器放置于桌面上观看，或者将其倾斜较大角度观看。
• USB客户端口和主机端口，用于与PC机通讯、直接打印，以及与其它外围设备通信。
• VGA输出，用于讲座、培训、远程仪器监控。
• 可编程模拟输出、报警输出、RS-232通信。
• 标准内置可充电锂离子电池。

机载存储器与报告生成

EPOCH 1000系列仪器具有文件与数据库传输、图像捕获及生成基本报告这些机载性能。这样，用户除了可在仪器上观察实时图像以外，这些机载性能还为用户提供了多种访问以前所存数据的可选方式。

闪存卡（CF）与USB记忆棒这两种抽取式存储器可用于导出图像和报告。每台EPOCH 1000系列仪器都随机装有一个闪存卡。

仪器的数据记录器

高级数据记录器的设计目的是方便捕获数据，以生成包含图像、测量值及校准信息的报告。数据记录器既包含检测文件，也包含一些专用的校准文件。在需要快速调整设置时，可以迅速调用这些校准文件。在需要快速生成报告时，可以使用带有完整数据的检测文件，也可以使用带有基本图像及捕获测量值的检测文件。数据记录器中还包含一些高级文件类型，用于各种各样的腐蚀检测应用。

文件和数据库传输

仪器完整的数据库可被备份到一个USB记忆棒中，并可在任何EPOCH 1000系列仪器中得到恢复。单个文件也可被复制到USB记忆棒中，以在仪器之间进行文件传输。

图像捕获

可以使用抽取式媒体形式（CF或USB）捕获并导出仪器的实时屏幕。还可创建特定的文件类型，以方便所存文件图像的导出，用于各种类型的报告中。

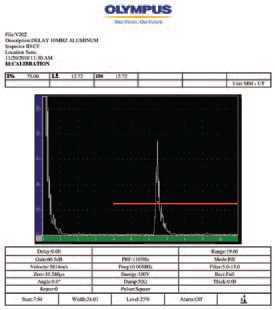

生成报告的能力

EPOCH 1000系列仪器具有更为完善的生成报告的能力，可以多种不同的格式动态输出信息。可以在仪器中根据所存数据文件创建报告，并将报告以HTML格式传送到适当的媒体目标地址（CF或USB） 。根据报告所要求的特定信息，用户可以选择两种报告类型的一种。用户还可以导入自定义徽标，替代报告页眉中的Olympus徽标。

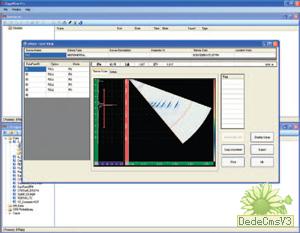

PC机数据管理及报告生成 GageView Pro数据软件 EPOCH 1000系列仪器与Olympus标准便携式仪器的PC机接口程序GageView Pro完全兼容。通过GageView Pro接口程序，操作人员可下载所存的数据，查看、导出或备份这些数据，还可以生成包含设置参数、测量数据和波形的报告。可以使用USB记忆棒在GageView Pro软件中直接查看数据库备份文件，而无需将EPOCH 1000系列仪器连接到PC机。使用这个软件还可以进行文件备份、数据回顾及生成仪器文件的报告，而无需从工作现场中移出仪器。这个软件程序还包含其它一些工具，如：仪器固件升级功用等。 EPOCH 1000|EPOCH 1000i|EPOCH 1000iR超声波探伤仪特性 下载保存的检测数据及设置文件。 在PC机中查阅设置信息和测量数据。 将测量数据和校准数据导出到普通电子数据表程序。 备份仪器中的校准和检测数据。 升级仪器固件。 生成包含设置参数、测量数据和波形的报告。 通过仪器数据库的备份文件访问所存数据。
