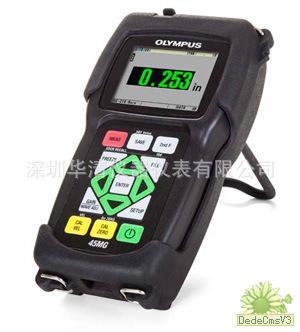

45MG仪器是一款带有各种标准测量功能和软件选项的高级超声测厚仪。这款独具特色的仪器与所有Olympus双晶和单晶测厚探头兼容，是一款集所有解决方案于一机的创新型仪器，可用于几乎所有测厚应用。

45MG；Olympus 45MG；45MG说明书

标准功能

45MG仪器在使用基本配置时，是一款易懂易学、操作简便的测厚仪，操作人员经过最基本的培训，就可完成最常用的测厚应用。不过，45MG仪器添加了可选软件选项和探头后，就会变成一款极为高级的测厚仪，可以进行典型的初级仪器不能完成的应用。此外，大多数选项可以在购买仪器时分别购买，或在日后需要时购买。

• 与所有Olympus双晶探头兼容，可对内部腐蚀的金属的厚度进行测量
• 最小值/最大值模式
• 两个报警模式
• 差值模式
• 时基B扫描
• 缩减率
• 增益调整（标准、高、低）
• 密码式仪器锁定
• 坚固耐用，设计符合IP67标准。
• 爆炸性气氛：可在国家防火协会规范（NFPA 70）500节I级2分段D组规定的爆炸性气氛环境中安全操作，并且通过了美军标准MIL-STD-810G方法511.4程序I中规定的测试。
• 防撞击测试：通过了美军标准MIL-STD-810G方法516.5程序I中规定的测试，每轴6个循环，15 g，11 msec半弦波。
• 防振动测试：通过了美军标准MIL-STD-810G方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。
• 宽泛的操作温度范围
• 可选的带有支架的橡胶保护套
• 可只用右手或左手操作的简洁的键区
• 可直接访问大多数功能的简便易行的操作界面
• 使用内置MicroSD存储卡和可插拔MicroSD存储卡的存储方式
• USB通讯端口
• 可存储475000个厚度读数或20000个波形的可选字母数字式数据记录器
• 默认或自定义单晶探头设置（可选）
• 密码保护方式的仪器锁定
• 彩色透反QVGA显示，带有室内和室外颜色设置，具有极佳的清晰度

抵御恶劣环境的能力

简便操作的设计理念

可选功能

只需几次按键，即可完成从简单腐蚀测厚仪到多功能精确测厚仪的华丽变身。45MG测厚仪提供需密码激活的5个软件选项，从而跻身于工业领域中用途最广泛的测厚仪行列。

45MG的技术规格

标准配置

• 45MG数字式超声测厚仪
• AA碱性电池
• 2阶试块和耦合剂
• USB线缆
• 用户手册，存于CD盘上
• 测量功能：最小值/最大值模式、两个报警模式、差值模式、B扫描、缩减率、可编程的锁定功能
• 45MG-SE (U8147022)：单晶选项，使用频率范围为2.25 MHz～30 MHz的单晶探头
• 45MG-HP (U8147023)：单晶高穿透选项，使用频率范围为0.5 MHz～30 MHz的单晶探头
• 45MG-EETC (U8147021)：回波到回波和穿透涂层
• 45MG-WF (U8147019)：波形选项
• 45MG-DL (U8147020)：内置数据记录器，包含GageView接口程序
• MICROSSD-ADP-2GB (U8779307)： 2 GB外置MicroSD存储卡
• 45MG-RPC (U8779676)： 带支架的橡胶保护套

• 所有标准双晶探头都具有自动探头识别功能。这个功能可以为每个特定探头自动调用默认V声程校正。



  探头	工件编号	频率（MHz）	连接器	端部直径mm(in.）	范围（钢）*mm（in.）	温度范围** °C (°F)	线缆	工件编号
  D790	U8450002	5.0	平直	11.00  (0.434)	1.00 to 500.00  (0.040 to 20.000)	-20 to 500  (-5 to 932)	密封	¯
  D790-SM	U8450009		平直				LCMD-316-5B†	U8800353
  D790-RL	U8450007		90°				LCLD-316-5G†	U8800330
  D790-SL	U8450008		平直				LCLD-316-5H	U8800331
  D791	U8450010	5.0	90°	11.00  (0.434)	1.00～500.00  (0.040～20.000)	-20～500  (-5～932)	密封	¯
  D791-RM	U8450011	5.0	90°	11.00  (0.434)	1.00～500.00  (0.040～20.000)	-20～400  (-5～752)	LCMD-316-5C	U8800345
  D792	U8450012	10	平直	7.20  (0.283)	0.50～25.00  (0.020 to 1.000)	0～50  (32～122)	密封	¯
  D793	U8450013		90°				密封	¯
  D794	U8450014	5.0	平直	7.20  (0.283)	0.75～50.00  (0.030～2.000)	0～50  (32～122)	密封	¯
  D797	U8450016	2.0	90°	22.90  (0.900)	3.80～635.00  (0.150～25.000)	-20～400  (-5～752)	密封	¯
  D797-SM	U8450017		平直				LCMD-316-5D	U8800355
  D7226	U8454013	7.5	90°	8.90  (0.350)	0.71～100.00  (0.028～4.000)	-20～150  (-5～300)	密封	¯
  D798-LF	U8450019
  D798	U8450018	7.5	90°	7.20  (0.283)	0.71～100.00  (0.028～4.000)	-20～150  (-5～300)	密封	¯
  D798-SM	U8450020		平直				LCMD-316-5J	U8800357
  D799	U8450021	5.0	90°	11.00  (0.434)	1.00～500.00  (0.040～20.000)	-20～150  (-5～300)	密封	¯
  MTD705	U8620225	5.0	90°	5.10  (0.200)	1.00～19.00  (0.040～0.750)	0～50  (32～122)	LCPD-78-5	U8800332
  D7906-SM††	U8450005	5.0	平直	11.00  (0.434)	1.00～50.00  (0.040～2.000)	0～50  (32～122)	LCMD-316-5L	U8800358
  D7906-RM††	U8450025		90°				LCMD-316-5N	U8800647
  D7908	U8450006	7.5	90°	7.20  (0.283)	1.00～37.00  (0.040～1.500)	0～50  (32～122)	密封	¯

  *厚度范围取决于材料、探头类型、表面条件和温度。

  †可提供不锈钢线缆；欲查询详情，请与华清仪器0755-28199550联系。

  **最高温度下，仅使用间歇接触。

  ††使用穿透涂层技术的探头。

  单晶探头，用于精确厚度测量

  接触式探头



  频率	晶片直径		探头	工件编号
  	mm	in.
  0.5	25	1.00	M101-SB*	U8400017
  1.0	25	1.00	M102-SB*	U8400018
  1.0	13	0.5	M103-SB*	U8400020
  2.25	13	0.5	M106-RM	U8400023
  			M106-SM	U8400025
  2.25	13	0.5	M1036	U8400020
  5.0	13	0.5	M109-RM	U8400027
  			M109-SM	U8400028
  5.0	6	0.25	M110-RM	U8400030
  			M110-SM  M110H-RM**	U8400031  U8400029
  10	6	0.25	M112-RM  M112-SM	U8400034  U8400035  U8400033
  			M112H-RM**	U8400033
  10	3	0.125	M1016	U8400015
  20	3	0.125	M116-RM	U8400038
  			M116-SM	U8400039
  20	3	0.125	M116H-RM**	U8400037

  *这些探头只能与高穿透软件选项一起使用。
  **需使用弹簧加载支架。


  Sonopen 探头

  Sonopen探头的延迟块可以更换，其端部为锥形，可接触到极其狭窄的区域。这种探头可以在测量涡轮叶片厚度及塑料容器的内圆角的厚度等应用中提供可靠的厚度读数。

  Sonopen - 15 MHz，3 mm（0.125 in.）探头



  平直手柄		直角手柄		45°手柄
  工件	工件  编号	工件	工件  编号	工件	工件  编号
  V260-SM	U8411019	V260-RM	U8411018	V260-45	U8411017

  Sonopen - 可替换的延迟块

  尖端直径		工件	工件  编号
  mm	in.
  2.0	0.080	DLP-3	U8770086
  1.5	0.060	DLP-302	U8770088
  2.0	0.080	DLP-301†	U8770087

  †高温延迟，可用于高达175°C的温度。

  水浸探头

  Panametrics Microscan水浸探头的设计目的是在水中传播并接收超声波。当被测样件的几何形状较为复杂或进行在线检测时，通过水浸技术获得的厚度读数通常更为可靠。典型的离线应用包含对小直径塑料或金属管件的壁厚测量，扫查或旋转测量，以及对大幅弯曲的样件进行的厚度测量。在某些应用中可能需要探头触及到极其狭小的区域。



  频率 （MHz）	晶片直径		探头	工件编号
  	mm	in.
  2.25	13	0.50	M306-SU	U8410027
  5.0	13	0.50	M309-SU	U8420001
  5.0	6	0.25	M310-SU	U8420004
  10	6	0.25	M312-SU	U8420008
  15	6	0.25	M313-SU	U8420009
  20	3	0.125	M316-SU	U8420011



  RBS-1水浸箱

  RBS-1水浸箱的设计目的是简化利用水浸技术的超声测厚操作。

  延迟块探头

  Microscan延迟块探头可在测量极薄材料，温度极高，或要求极高厚度分辨率的应用中，发挥极佳的测量性能。



  频率  （MHz）	晶片  直径		探头	工件  编号	支架	工件  编号
  	mm	in.
  0.5	25	1.00	M2008*	U8415001	-	-
  2.25	13	0.50	M207-RB	U8410017	-	-
  5.0	13	0.50	M206-RB	U8410016	-	-
  5.0	6	0.25	M201-RM	U8410001	-	-
  5.0	6	0.25	M201H-RM	U8411030	2127	U8770408
  10	6	0.25	M202-RM	U8410003	-	-
  			M202-SM	U8410004
  10	6	0.25	M202H-RM	U8507023	2127	U8770408
  10	3	0.125	M203-RM	U8410006	-	-
  			M203-SM	U8410007
  20	3	0.125	M208-RM	U8410019	-	-
  			M208-SM	U8410020
  20	3	0.125	M208H-RM	U8410018	2133	U8770412
  20	3	0.125	M2055**	U8415013	-	-
  30	6	0.25	V213-BC-RM**	U8411022	-	-

  *这些探头只能与高穿透软件选项一起使用。
  **这些探头中的延迟块不能替换。

  可替换的延迟块

  延迟块的作用是在被测样件表面与探头晶片之间充当保护性缓冲器。



  晶片  直径		延迟块		最大厚度  测量极限*
  mm	in.	工件	工件  编号	钢- 模式2		钢- 模式3		塑料- 模式2
  				mm	in.	mm	in.	mm	in.
  13	0.50	DLH-2	U8770062	25	1.0	13	0.5	13	0.5
  6	0.25	DLH-1	U8770054	25	1.0	13	0.5	13	0.50
  3	0.125	DLH-3	U8770069	13	0.5	5	0.2	5	0.2



  附加产品

  耦合剂

  为得到探头与被测样件之间的声学耦合，几乎总会需要液体耦合剂。我们所提供的各种耦合剂几乎可以适用于所有应用。

  校准试块

  试块是校准超声测厚仪的必要工具，为保持、核查超声测量的精确性、独立性及可靠性，一定要使用校准试块。试块所使用的公差标准较ASTM E797规范中表述的公差更为严格。我们备有公制单位的试块。

  探头线缆

  我们提供适用于所有超声测厚仪器的各种探头线缆。

  • 标准型
  • 防水型
  • 耐用型
    • 特氟纶（Teflon）
    • 带PVC外壳
    • 带硅树脂外壳
    • 不锈钢
