电阻计RM3543，RM3543-01
用于测试超低或低并联电阻的电阻计
- 自动化系统中±0.16%的精度和0.01μΩ分辨率
- 优越的反复测量精度
- 提供高性能的接触检查功能，比较器功能和数据输出功能
- 直观的用户接口，高度抗干扰性，最适用于自动一体化

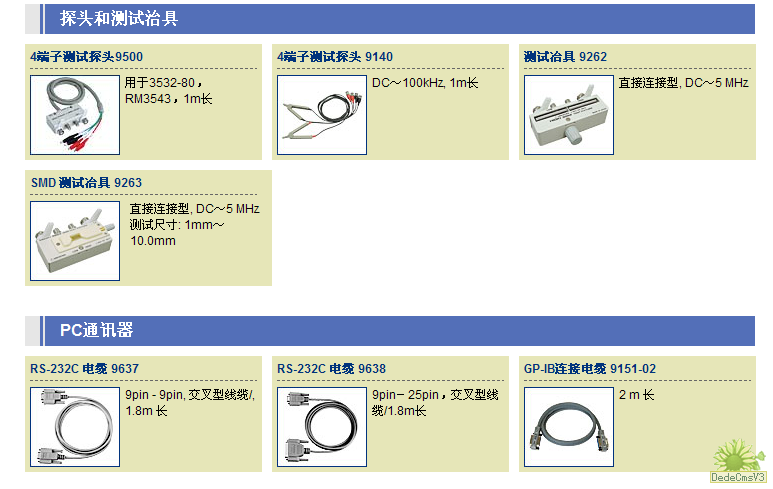

主机不包含测量夹具。请选购选件中的测量夹具。
基本参数 (预热时间：30分钟以上)
| 测量方法 |
直流4端子法（定电流） |
| 电阻量程 |
10mΩ量程 (最大显示 12.00000mΩ, 0.01μΩ 分辨率) ~ 1000Ω 量程最大显示 1200.000 mΩ, 1mΩ 分辨率), 7档量程 |
| 显示 |
单色图形LCD240×64dot，白色LED背光 |
| 测量精度 |
[慢速模式下，10 mΩ量程，平均16次设置]
±0.060 % rdg. ±0.001 % f.s. |
| 测试电流 |
[ 10 mΩ 量程] 1A DC ~ [ 1000 Ω 量程] 1 mA DC |
| 开放端口电压 |
最大20 V DC 注：电流模式设置在PULSE,连接改进设置在OFF/PULSE，不测量状态下的电压是20mV以下（与10MΩ的伏特计一起测量） |
| 采样率 |
快速，中速，慢速，3种设置
|
| 合并时间 |
[10mΩ量程，默认值]快速2.0ms,中速5.0ms,慢速1PLC
设置量程：0.1ms～100.0ms，或 1 ～5 PLC（50 Hz时）, 1 ～ 6 PLC（60 Hz时）
注意: PLC = one power line cycle (主要波形周期) |
| 其他功能 |
比较功能 (设定值和测量值的比较),延时功能, OVC (开端电压补偿),平均值，测量错误检测 , 探头短路检测, 接触改善功能,电流模式设置（仅在测量过程中适用于电流的脉冲应用功能），自动保存, 数据统计, 设置监测 (当使用两个设备时，不同的设置会引发警报通知), 重启功能,触发功能等 |
| 接口 |
外部I/O，RS-232C，打印机，GP-IB（RM3543-01） |
| 外部 I/O接口 |
触发, 输入保持, 比较输出, 设置监控端口，服务器功率输出+5V,+12V等 |
| 电源供应 |
100 ~ 240 V AC, 50/60 Hz, 最大40 VA |
| 体积及重量 |
260 mm W × 88 mm H × 300 mmD, 3.0kg |
| 附件 |
电源线× 1, 外部 I/O 公头连接器× 1,操作说明书× 1, 操作指南× 1 |
|
