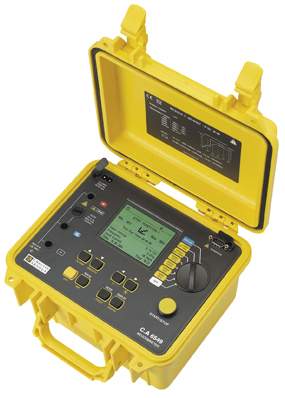

| CA6549 程式数字绝缘测试仪 产品编号：P01139703 |
CA6549为一全自动测试、带图形显示屏幕的多功能绝缘电阻测试仪。具有多段可选的测试电压，并可自行组态设置（从40V到5100V）；同时可对所测得得绝缘电阻值，进行参考温度的计算修正。CA6549是目前市场上唯一具有图形（趋势图）和数字双重显示的绝缘电阻测量仪器，采用大型图型液晶屏幕，可同时显示5行字元数字显示或绝缘电阻趋势图型。同时，可预先设置三组步阶电压测试设定，每一个设定可设置5阶的步阶电压。经由RS-232通讯接口，操作人员可使用DataView® 软件（选购）对其进行组态或进行操作；同时，经由DataView ®软件，测量结果数据可导入PC，直接生成报表并通过打印机打印输出。
产品特点:
- 测试电压可自行组态设置（从40V到5100V），并有固定测试电压值：500V、1000V、2500V和5000V可直接选择
- 绝缘电阻测量范围：从30kΩ 到10TΩ
- 自动步阶电压测试（步阶电压和持续时间可自行设置）- 可预先设置、存储三组设定值，每组皆可可设置5阶步阶电压值。
- 可计算电阻读值的温度补偿（参考温度的绝缘电阻值）
- 自动计算DAR、PI及DD值
- 直接测量及显示测量绝缘电阻值、测试电压、运行时间、电容和漏电流等
- 当检测到被测物带电压（未断电），则仪器自动禁止测量
- 测试结束后自动放电，并显示放电电压
- 大型图形液晶屏，可显示5行字元数字，或绝缘电阻测量趋势图等测量结果
- 强固防护外壳
- 具RS-232通讯接口，支持外接串口打印机（选购）直接打印测量结果
- 具128kB内存，可存储测量数据
- 可经由PC远程控制（选购 DataView 软件）
- 测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘等
- 高阻或高吸收测试
- 单点快速测试
- 定时测量
- 吸收比（DAR）及极化指数（PI）测试
- 多层绝缘电缆测试（DD）
- 长时间运行的老旧设备
- 电动机绝缘电阻测量
- 计算机控制生产线测试
- 预防性维护，可经由PC储存测量数据并进行趋势分析
- 依据测量需求，用户自选测试电压进行绝缘电阻测量
技术参数：
|
测量
|
|
绝缘电阻
|
固定测试电压：500/1,000/2,500/5,000 V
可调测试电压：40V ~ 5,100V (以10V或100V递增)
测量范围：
500V：10kΩ ~ 2 TΩ
1,000V：10kΩ ~ 4 TΩ
2,500V：10kΩ ~ 10 TΩ
5,000V：10kΩ ~ 10 TΩ
|
|
电压
|
1 至 5,100V (15Hz 至 500Hz 或DC)
|
|
电容
|
0.001 至 49.99F
|
|
泄露电流
|
0.000nA 至 3,000μA
|
|
功能
|
|
显示屏
|
图型点阵 LCD
|
|
背光
|
有
|
|
可组态设置告警
|
有
|
|
平滑显示
|
有
|
|
可组态设置时间
|
有
|
|
计算参数
|
DAR(电介质吸收比)-PI(极化指数)及DD(电介质放电指数)
|
|
步长电压模式
|
5阶
|
|
R（参考温度To）计算
|
有
|
|
锁定测试电压
|
有
|
|
R(t)
|
记录并可直接显示
|
|
数据存储内存
|
128 kB
|
|
通讯接口
|
RS 232
|
|
直接打印结果
|
透过串行或并行打印机
|
|
PC软件
|
DataView®（选购）
|
|
电源
|
可充电镍氢电池（9.6V – 3.5 AH NiMH）
|
|
电池寿命
|
30天，每天10次DAR 和5次PI测试
|
|
电气安规
|
IEC 61010-1 （Cat. III 1,000V 或 Cat. I 2,500V） 及IEC 61557
|
|
外型尺寸
|
270 x 250 x 180 mm
|
|
重量
|
4.3 kg
|
|
|
