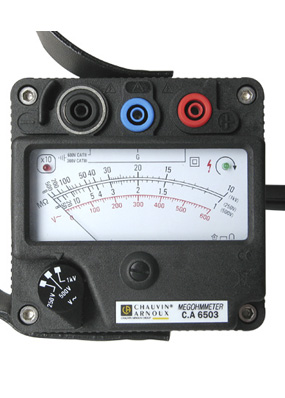

CA6503为一新型结构紧凑，可完全自我供电的手摇式兆欧表。由于实用性和独立性的设计，使其广泛适用于各种现场环境的绝缘电阻测量。简便的手摇操作，提供各测试档位稳定的直流电压输出。
CA6503 具有三档绝缘电阻测试电压：250V，500V以及1000V，并具有外部电压测量功能，可用于确认被测物是否带电，确保人员及设备的安全。
产品特点:
- 三档固定测试电压：250V、500V、1000V
- 测试电压输出稳定，确保测量准确性
- 绝缘电阻测量量程：至 5000 MΩ（1kV）
- MΩ量程自动切换
- 设计用于恶劣环境：如船舶、采矿、重工业领域及军事领域
- 强固外壳设计，铝质金属上盖；O型环密封，可防雨、防尘
- 结构紧凑、全封闭上盖；可折叠摇柄设计
- 三测试端口（含屏蔽端）
- 大尺寸盘面刻度
- 600V测试电压档位（安全性检查）
产品应用:
- 电气设备验收测试及预防性维护
- 电动机、导线、开关设备以及电气电缆绝缘测量
- 居民及工业用电检测
技术参数：
|
电气特性
|
|
|
发电机
|
无刷式交流发电机，经整流稳压提供稳定电源
手摇发电速度约120-140rpm绝缘测试
|
|
绝缘测试
|
|
|
测试电压
|
250V
|
1~11MΩ ； 11~ 500MΩ
|
|
|
500V
|
1~11MΩ ； 11~ 500MΩ
|
|
|
1000V
|
10~110MΩ ； 110 ~ 5000MΩ
|
|
短路电流
|
5mA （最大）
|
|
精度
|
±2.5% 弧长
|
|
电压测试
|
|
|
范围
|
0~600Vac
|
|
频率
|
45~450 Hz
|
|
精度
|
3级
|
|
输入阻抗
|
约100kΩ
|
|
机械特性
|
|
|
盘面
|
刻度直接读取；白底黑字
|
|
测试电压指示
|
绿色LED亮表示测试电压输出稳定
|
|
自动量程切换指示
|
红色LED亮表示量程已自动切换，电阻读值x 10
|
|
高压测试
|
2000V, 50/60Hz
|
|
外型尺寸
|
120 x 120 x 130 mm
|
|
重量
|
1.06kg
|
|
接线端子
|
标准4mm香蕉插座
|
|
安规等级
|
IEC 61010-1 , 600V, Cat. II; 300V, Cat. III
|
|
CE认证
|
有
|
|
