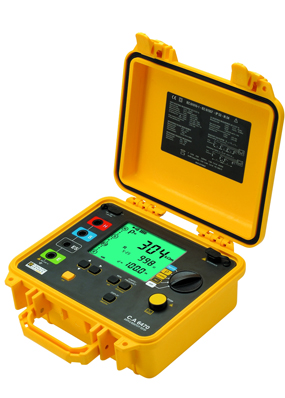

便携式数字接地电阻测试仪CA6470N可用来测量：接地电阻，土壤电阻率，接地耦合以及焊接点电阻。
CA6470N测量接地电阻从 0.01 到 99.99kΩ，自动量程切换，即仪器自动匹配最佳的测量量程、测量频率及测量电流。测量频率从40 到 5078Hz可调（手动或自动），同时采用抗干扰设计，可用于各种复杂恶劣的环境（如存在影响测量精度的大的离散电流）。 可存储512组测量结果，可直接在仪器上查看，亦可通过DataView® 软件导入到PC，自动生成报告。
产品特点：
- 3极法接地电阻测量
- 3极法接地耦合测量
- 大电气噪声环境中手动或自动40Hz到513Hz频率扫描以提高测量精度
- 可选测试电压16V或32V ，测量电流可高达250mA
- 4-极法土壤率测量（自动计算Rho ， Wenner法或Schlumberger法可选）
- 2线法或4线法焊接电阻测量 (DC 电阻)，自动电流反向
- 自动关闭电源管理
- 自动识别各种电极连接
- 可存储512组测试结果
- 光隔离USB 通讯接口
- 通过DataView®软件，可远程组态设定和进行所有的测量
- 可充电镍氢（NiMH ）电池
- 坚固防尘防水外壳
- 含DataView®软件
产品应用：
- 3极法测量接地棒或接地网的接地电阻，该方法仅适用于容易断开接地连接导线的场合
- 土壤电阻率测量，定位土壤电阻率最低的位置，让接地装置更经济合理
- 电位测量，在用3极法测量前，用来评估电气安全。当无法断开接地导线，当故障极有可能发生，当接地装置与被测地大小可比拟时，建议进行电位测量。
- 2线法或4线法测量焊接点电阻和导通性测试，DC测试电流为250mA或更高，可用于检测接地系统的所有连接点
- 接地耦合测量与显示，用于评估互不相连的两个接地电阻之间的影响
技术参数：
|
测量
|
接地电阻/土壤率/耦合
|
|
测量方法
|
3极法/
|
4极法
|
|
测量范围
|
0.01 ~ 99.9kΩ
|
0.001 ~ 99.99kΩ
|
|
分辨率
|
0.01 ~ 100Ω
|
0.001 ~ 10Ω
|
|
测量频率
|
41 ~ 512 Hz
|
|
地极耦合测量
|
有，自动计算
|
|
精度
|
2%
|
|
土壤率范围
|
0.01 ~99.9kΩ
|
|
测量频率
|
41 ~ 128Hz
|
|
DC电阻测量
|
2线法
|
4线法
|
|
测量范围
|
0.12Ω ~ 99.9kΩ
|
0.001Ω ~ 99.9kΩ
|
|
测量电流
|
> 200mA DC
|
|
寄生电压最大值
|
60 VPEAK
|
|
存储功能
|
512组测量结果
|
|
通讯接口
|
光口/USB 接口
|
|
安规
|
50 V CAT IV
|
|
电源
|
镍氢充电电池，支持直流电源充电
|
|
尺寸
|
272 x 250 x 128 mm
|
|
重量
|
3kg
|
|
