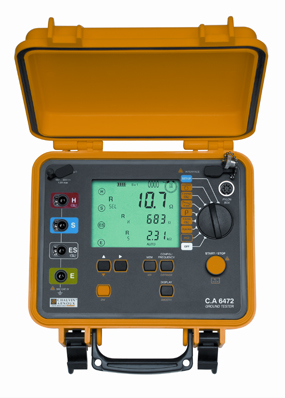

CA6472 多功能高压铁塔测试仪    产品编号：P01126504

数字式多功能接地电阻测试仪CA6472，可用于测量：接地回路连接点电阻，接地电阻（传统地桩法或钳形法），土壤电阻率，接地耦合，以及跨步电压、接触电位等。 当配合CA6474使用时，可用于测量输配电塔杆或无线通讯塔杆的整体性接地电阻。   CA6472接地电阻的测量范围，为0.01 到 99.99kΩ，自动量程功能，可自动切换至最佳测量量程、并选用最佳测量频率及最佳测量电流。测量频率可从40 到 5078Hz组态设置（手动或自动）；由于采用高抗干扰设计，可用于各种复杂恶劣的环境（如存在影响测量精度的大的离散电流）。   CA6472 可存储512组测量结果数据，可直接在仪器上查看，或通过DataView® 软件将数据导入PC，自动生成报告、电位分布图，测试频率/电阻图等等。   产品特点： 可用4极（4点）电位降法测量极低接地电阻，并可手动或自动选择测量频率，及自动进行测试导线补偿 使用3极电位降法测量接地电阻 使用3极法测量接地耦合 高电气噪声环境中，可手动选择或自动频率扫描40Hz到513Hz的测试频率，确保测量精度 可选择测试电压16V或32V ，测量电流可达250mA 可使用4极法测量土壤电阻率，并自动计算显示Rho（ρ）值；用户可选择Wenner法或Schlumberger法 可进行2线或4线法测量直流电阻 (接地回路连接点电阻)，具自动电流反向功能 可用双钳法测量接地电阻 (不需要打辅助地桩) 配合CA 6474和塔杆接地测试专用的电流钳（GroundFlex®），可测量高压输配电搭杆脚的漏电流和接地电阻，而不需要断开架空地线 标配DataView® 软件，可用于测量数据导入PC存储、实时显示、分析、生成报告及进行仪器组态设置 自动关机电源管理功能 自动识别所有的辅助电极连接及电极电阻 仪器内存可存储512组完整的测试数据 使用光口隔离USB 通讯接口 使用可充电镍氢（NiMH ）电池作为电源，可选购车充配件 强固型防尘防雨外壳设计 产品应用： 使用3极法测量接地极或接地网的接地电阻，通常用于容易断开接地连接导线的场合 使用4极法测量土壤电阻率，用于定位土壤电阻率最低的位置，使接地工程更为合理、经济 接触或跨步电位测量。在无法断开接地导线的状况下，且接地故障极有可能发生时，或电气装置与地面接触的面积，与被测接地的大小可比拟时，建议进行电位测量。 使用2线或4线法测量接地回路联结点的导通性（连续性），测试电流为DC 250mA或更高，可用于检测接地系统的所有联结点的电阻。 进行接地耦合测量与显示，用于评估互不相连（独立）的两个接地电阻系统之间的影响 技术参数：     3极法 4极法/选择性测量 双钳法 土壤电阻率 接地电位测量 直流电阻 测量 配合CA6474 测量  量程 0.01Ω- 99.9kΩ 0.001Ω- 99.9Ω 0.01Ω- 500Ω 0.01kΩ- 99.9kΩ 0.01mV- 65.00V 0.001Ω- 99.9kΩ 0.001Ω- 99.99kΩ  分辨率 0.01- 100Ω 0.001- 10Ω 0.01- 1Ω 0.01- 100Ω 0.01mV- 10mV 2线法：0.01Ω-100Ω 4线法： 0.001Ω-10Ω 0.001-10Ω  精度 ±(2%+1 计数) ±(2%+1 计数) ±(10%+1计数) ±(2%+1 计数) ±(5%+1   计数) ±(2%+2   计数) ±(5%+1 计数)  空载电压 16或32VRMS ±16VDC 16或32VRMS  测试频率 41- 5078Hz 41- 5078Hz 自动：1367Hz 手动：1367Hz/ 1611Hz/ 1758Hz 41- 128Hz 41- 128Hz DC 41-5078Hz  耦合测量 有 - - - - - -  辅助地桩电阻测试 0.1Ω- 100kΩ 0.01Ω- 100kΩ - - - - 0.01Ω- 100kΩ  干扰电压 最大60V峰值   最大60V 峰值  测量方法 - - - Wenner& Schlum berger法 自动计算 - - -  测量类型 3线 4线 - 4线 3线 2线或4线 -  电流测量 - - - - - >200mA DC -  内存容量 可存储512组测量结果  通讯接口 光口通讯线/USB  防护等级 IP53  电气安规 CAT IV 50V, 符合IEC 61326-1 / IEC 61010 / IEC61557-1-4-5  尺寸 260 x 240 x 120 mm  重量 3.2 kg
