Fluke434|F434电能质量分析仪|电能质量分析仪F434|Fluke434电能质量分析仪

产品名称：	Fluke434\|F434电能质量分析仪\|电能质量分析仪F434\|Fluke434电能质量分析仪
仪器品牌：	美国Fluke
仪器型号：	Fluke434\|F434
仪器产地：	美国
市场价格：	65000
会员价格：	登录查看
产品特点：	Fluke434\|F434电能质量分析仪\|电能质量分析仪F434\|Fluke434电能质量分析仪

Fluke434|F434电能质量分析仪|电能质量分析仪F434|Fluke434电能质量分析仪详细说明：

Fluke434|F434电能质量分析仪|电能质量分析仪F434|Fluke434电能质量分析仪的特点:

完备的三相系统排障工具：几乎可以测量所有的电能系统参数：电压、电流、频率、功率、功耗（能量）、不平衡和闪变、斜波和谐间波，捕获类似于骤升和骤降、瞬态、断电和快速的电压变化
自动趋势绘图：无需浪费时间进行其它的设置，每一测量参数都会被自动记录。还可以使用光标和缩放功能分析趋势,而不会中断记录。
系统监测分析：即时洞察电能系统的质量。检查电能质量对EN50160或自定义限值的满足情况。
4个通道：同时测量全部三相和零线的电压。
自动显示瞬态：自动捕获多达40个骤降、骤升、断电或瞬态事件。
满足要求苛刻的600 CAT IV、1000 V CAT II安全标准对用户引入线处测量的要求。
使用自带的镍氢（NiMH）电池组时，这款坚固的手持式仪表能够工作7个小时。菜单驱动的界面，简化了操作。
全面的数据分析能力。在进行测量时，可以“现场”使用光标和缩放功能；对所存储的测量数据，则能以“离线”的方式使用光标和缩放功能；还可以利用FlukeView® 软件（Fluke 434型中已含）将所储存的测量数据传输到PC。
完备的工具包，提供了开始使用的所有部件：4个电流钳、5个电压测试线和鳄鱼夹、电源适配器/电池充电器和硬质仪器箱。
完全符合IEC 61000-4-30测量标准

CAT IV 600 V 和 CAT III 1000 V的安全等级

在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。

快捷地观察趋势图
　　利用AutoTrend（自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。

　　AutoTrend功能在后台自动记录显示的所有参数。在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。

测量所有参数
　　利用福禄克F430系列电能质量分析仪可以测量电压和电流真有效值和峰值、频率、骤降和骤升、瞬态尖峰脉冲、断电、功率和功耗、谐波、间谐波、闪变和三相不平衡度等。

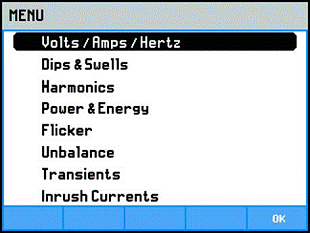

按照功能分组的简便菜单，可以快速地进行关键的测量。

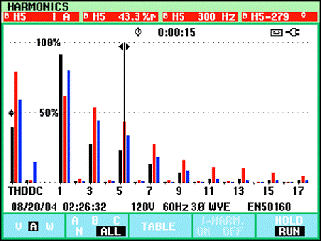

可以分析高达50次的谐波，并根据IEC标准的要求测量和记录谐波总畸变率（THD）。

自动显示瞬态尖峰脉冲信号
　　当仪器每次检测到电压波形上的事件或异常信号时，就会产生触发并自动记录所有相线和零线上的电压和电流波形。当测试值超过特定的幅值时，分析仪将会自动触发。按这种方式可以捕获多达40个骤降、骤升、断电和瞬态尖峰脉冲事件；还可以观察高达6 kV、快达5微秒的瞬态尖峰脉冲电压。

系统监测分析：在一个屏幕上检查电能质量各参数的状况
　　只需按下MONITOR（监测）按钮，即可调出一个仪表板式的视图，显示电压有效值、谐波、闪变、断电、急剧的电压变化、骤升、三相不平衡度和频率。仪表板视图会实时刷新，显示每一参数对IEC标准和GB国标限值或客户自己定义的电能质量限值的满足情况。以颜色区分的条图清晰的显示出哪个参数在标准限值范围之内（通过），哪个参数超出了标准限值范围（不通过）。在检测时段内，您可以方便地深入研究任何参数的细节，并观察和捕获其趋势图，用于制作报告。

利用系统监测概览屏幕，可以直接深入观察电压、谐波、闪变、频率是否超出所设置的标准限值范围，以及超出限值范围的骤降和骤升事件的数量。

详细的列表列出了所有超出设置的限值范围的事件。滚动事件列表，选择一个事件，即可详细地分析该事件。

全面的数据分析能力

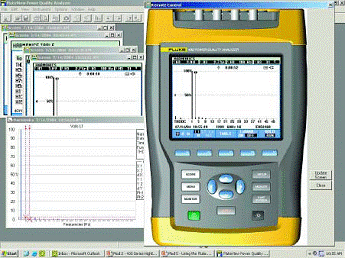

　　福禄克F430系列电能质量分析仪提供了分析测量结果的三种方法。在进行测量时，可以“现场”使用光标和缩放功能；对所存储的测量数据，或以“离线”的方式使用光标和缩放功能；还可以利用FlukeView® 软件将所储存的测量数据传输到PC。利用FlukeView® 的“浏览”模式，可以对保存的数据使用光标和缩放功能，就象实际使用仪器一样。

利用FlukeView® 电能质量分析软件，进行定制分析和创建报告。还可以将测量数据导出到常用的电子表格程序。

简便易用

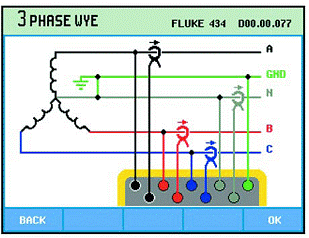

用户界面友好的界面和中文菜单，仅需很少的设置；高分辨率的彩色显示屏每200 ms即进行刷新，使用符合工业标准的色码显示波形和配线图。在屏幕上可以显示所有常用的三相和单相配置的配线图，帮助用户进行连接。

彩色的显示屏使用符合地区规范的工业标准色码（用户可选）将测量和实际的配线相关联。

Fluke434|F434电能质量分析仪|电能质量分析仪F434|Fluke434电能质量分析仪的技术参数：

输入特性
电压输入
输入通道数量	4（3个相线输入＋零线输入）
最大输入电压	1000 V有效值
最大峰值电压	6 kV
输入阻抗	4 MΩ / 5 pF
缩放比例	1:1、10:1、100:1、1000:1，可调
电流输入
输入通道的数量	4（3个相线输入＋零线输入）
类型	具有mV输出的电流钳
量程	使用随机提供的电流钳（I400S）时可以进行1 至 400 A有效值测量使用可选的电流钳时可以进行0.1 至 3000 A有效值测量
输入阻抗	50 kΩ
缩放比例	0.1、1、10、100、1000 mV/A，可调
采样
分辨率	8个通道上均为16位的模/数转换器
最大采样率	200 kS/s，所有通道同时采集
显示模式
波形显示	在示波和瞬态尖峰脉冲测量模式下可用
	同时捕获8个波形
	显示刷新率5次/秒高达10/12倍的水平缩放
	光标：使用垂直光标，显示光标所在位置的最小值、最大值和平均值
相量图	显示实时矢量图
	在示波和三相不平衡度测量模式下可用
	显示刷新率5次/秒
矩阵读数	可用于电压/电流/频率、谐波、功率和能量、闪变和三相不平衡度测量模式
自动趋势绘图	可用于电压/电流/频率、骤降和骤升、谐波、功率和能量、闪变、三相不平衡度、浪涌电流和监测模式光标：使用垂直光标，显示光标所在位置的最小值、最大值、平均值
柱状图	在谐波和监测模式下可用
事件列表	在骤降和骤升、监测模式下可用
测量功能
示波模功能	电压、电流有效值，电压、电流基波值，频率，电压、电流相位角
电压/电流/频率	电压、电流有效值，电压、电流峰值，电压、电流波峰因数，频率
骤降和骤升	可准确到电压、电流半个周波捕获多达1000个事件，包括日期、时间、持续时间、幅值和相位识别标志，触发限值可设置
谐波：直流分量，1到50次	谐波电压、电压THD、谐波电流、电流THD、K电流、谐波功率、功率THD、K功率、间谐波电压⁴、间谐波电流⁴
功率和能量⁴	Watts、VA、VAR、功率因数、Cos ? / DPF、Arms、Vrms、KWh、KVAh、KVARh、最大负荷间隔（使用趋势绘图功能）、电能表（通过可选的输入）
闪变	短时闪变Pst, 长时闪变Plt, PF5
三相不平衡度	电压和电流负序值、电压和电流零序值、电压基波值、电流基波值、频率、电压相位、电流相位
瞬态尖峰脉冲信号⁴	电压、电流有效值，电压、电流峰值
浪涌电流⁴	浪涌电流、浪涌电流持续时间、可准确到电压、电流半个周波
系统监测	Vrms、Arms、谐波电压、电压THD、Plt、、频率、骤降和骤升、三相不平衡度。所有参数都按照IEC或用户自定义的标准对比。

准确度、分辨率和量程
伏特/电压/频率		测量范围	分辨率	准确度
电压有效值（直流＋交流）		1 至 1000 Vrms	0.1 V有效值	± 0.5 % 标称电压
电压峰值		1 至 1400 Vpk	1 V	5 % 标称电压
电压波峰因数		1.0 至 > 2.8	0.1	± 5 %
电流有效值（直流＋交流）		0 至 20,000 A有效值¹	0,001 至 10 A有效值¹	± 1 % 读数 ± 5 个字³
使用随机提供的电流钳		0 至400 A有效值	0.1 and 1 A有效值
电流峰值使用1mV/A的比例		0 - 5500 A峰值	10 A	± 5 %
电流波峰因数使用1mV/A的比例		1 至 10	0.1	± 5 %
50 Hz 标称值		42.50 至 57.50 Hz	0.01 Hz	± 0.1 % 标称频率
60 Hz标称值		51.00 至 69.00 Hz	0.01 Hz	± 0.1 % 标称频率
骤降和骤升
Vrms1?2（直流＋交流）		0.0 至100 % 标称电压	0.1V有效值	± 1 % 标称电压
Arms1?2（直流＋交流）		0 至 20,000 A有效值¹	0,001 A有效值至 10 A有效值	± 1 % 读数 ± 5 个字³
with included clamps 使用随机提供电流钳		0 至 400 A有效值	0.1 A有效值和 1 A有效值
触发限值		以标称电压的百分比为单位可编程
持续时间		时、分、秒、毫秒，分辨率为半个周波
谐波
谐波选择（n）		直流、1 至 50次谐波
间谐波选择		1 至 49 次谐间波
电压有效值	相对值 (%f):	0.0 至 100.0 %	0.1 %	± 0.1 % ± n x 0.1 % (± 0.4 %，对于%r)
	绝对值:	0.0 至 1000 V有效值	0.1 V有效值	± 5 % 读数± 2 个字
电流有效值	相对值 (%f):	0.0 至 100.0 %	0.1 %	± 0.1 % ± n x 0.1 % (± 0.4 %，对于%r)
	绝对值:	0.0 至 4000 mV x 所选的电流钳缩放比例	1 mV有效值 x所选的电流钳缩放比例	± 5 % 读数 ± 5 个字
Watts	相对值:	0.0 至 100.0 %	0.1 %	± n x 2 %
	绝对值:	取决于所选的电流钳和电压比例		± 5 %读数 ± n x 2 % 读数, ± 10 个字
直流电压	相对值:	0.0 至 100.0 %	0.1 %	± 1 %
	绝对值:	0.0 至 1000 V	0.1 V	± 5 %读数 ± 10 个字
THD		0.0 至 100.0 %	0.1 %	± 2.5 %
Hz		0 至 3500 Hz	1 Hz	± 1Hz
相位角		-360 o 至 +360 o	1 o	± n x 1.5 o
功率和能量
Watts		1.0 W 至 20.00 MW1	0.1 W 至 1 kW1	± 1.5 % 读数 ± 10 个字
VA（伏安）		1.0 VA 至 20.00 MVA1	0.1 VA 至 1 kVA1	± 1.5 %读数± 10个字
VAR（乏）		1.0 VAR 至 20.00 MVAR1	0.1 VAR 至 1 kVAR1	± 1.5 %读数± 10个字
kWh（千瓦特小时）		00.00 kWhr 至 200.0 GWhr1	0.01 Whr 至 100 Whr1	± 1.5 %读数± 10个字
kVA（千伏安）		00.00 kVAhr 至 200.0 GVAhr1	0.01 VAhr 至 100 VAhr1	± 1.5 %读数± 10个字
kVAR（千乏）		00.00 kVARhr 至 200.0 GVARhr1	0.01 VARhr 至 100 VARhr1	± 1.5 %读数± 10个字
PF（功率因数）		0 至 1	0.01	± 0.033
Cos ? / DPF		0 至 1	0.01	± 0.033
闪变
Pst、Plt、PF5 瞬间闪变		0.00 至 20.00	0.01	在 IEC标准所规定的值的A级范围之内
Dc %、Dmax % 和超过限制的时间d(t)。如 IEC 61000-3-3标准所述		对于Dc %和 Dmax %为0.0 至 ± 100.0 %；对于时间为0.000 至 9.999s	对于 Dc % 和 Dmax %为0.1 %；对于时间为 10 ms	对于Dc % 和 Dmax %为± 1% ；对于时间为20 ms
三相不平衡度
电压		0.0 至 5.0 %	0.1 %	± 0.5 %
电流		0.0 至 20 %	0.1 %	± 1 %
瞬态尖峰脉冲信号的捕获
电压		± 6000 V峰值	1 V	± 15 % 读数
				± 2.5 % 电压有效值
最小监测持续时间		5 μs	采样率	200 kS/s
浪涌电流
电流有效值（交流＋直流）		0.000 至 20.00 kA有效值¹	0.001 至 10 A有效值¹1	± 1 % 平均值 ± 5 个字³
浪涌电流持续时间		mm:ss:mmm，7.5 秒至 30 分钟可选	10 ms	± 20 ms (标称频率 = 50 Hz)

趋势绘图
特点	自动趋势绘图功能自动同时记录所显示的3个相线和零线的读数在时间上的最小值、最大值和平均值
伏特/电流/频率、谐波、功率和能量、闪变和三相不平衡度
采样	每个通道上进行连续采样
内存	记录的1800个数据包括最小值、最大值和平均值
记录时间长度	从30分钟（显示分辨率为1秒）到450天（显示分辨率为6小时）
缩放	高达6倍的水平缩放
骤降和骤升
采样	每个通道上连续采样
内存	记录3600个事件的最小、最大和平均点
记录时间长度	从90秒（显示分辨率为23毫秒）到450天（显示分辨率为3小时）
缩放	高达12倍的水平缩放
浪涌电流和闪变
采样	每个通道上连续采样
内存	记录3600个
记录时间	对于浪涌电流测量为从7.5秒（显示分辨率为25毫秒）到30分钟（显示分辨率为500毫秒）；对于实时闪变值记录可长打2.5小时（显示分辨率为2.5秒）
缩放	高达12倍的水平缩放
监测分析
采样	每个通道上连续采样
记录时间	在10分钟的分辨率下可长达1周
内存	记录的1800个数据包括最小值、最大值和平均值
标准限值	根据IEC标准或用户自定义标准

通用技术指标
外壳
设计	坚固，集成的防护套可抗冲击
防淋/防尘	IP51等级
冲击和振动	30g冲击，振动：3 g 正弦，随机0.03 g²/Hz，符合MIL-PRF-28800F Class 2要求
显示屏
类型	高亮度全彩色LCD显示屏，CCFL背光，80cd/m²
尺寸	115.2 x 86.4mm (4.5 x 3.4in)
分辨率	320 x 240 像素
对比度和亮度	用户可调，有温度补偿功能
内存
屏幕	F434可保存50个屏幕 F433可保存25个屏幕
数据	F434具有10个数据存储器，可保存包括记录在内的数据 F433具有5个数据存储器，可保存包括记录在内的数据
限制模板	2个预编程，2个管理员编程（可通过 FlukeView进行编程，2个用户存储单元）
实时时钟	时间和日期标签，可用于自动趋势绘图、瞬态尖峰脉冲显示和系统监测
机械特性
尺寸	256 x 169 x 64mm (10 x 6.6 x2.5in.)
重量	2 kg(4.4 lb.)
电源
市电电源	220 V，适配器使用符合当地规范的插头
电池电源	可充电镍氢（NiMH）电池（已安装）
电池供电时间	> 7 小时
电池充电时间	4 小时
节电模式	利用屏幕上的电源指示器，可以调节背光亮度，调整时间
精度标准
精度标准	IEC61000-4-30 A 级
安全特性
一致性	IEC/EN61010-1 (2nd edition) 污染等级2；CAN/CSA C22.2 No 101.1；ANSI/ISAS82.01
香蕉输入插头的最大电压	CAT III 1000 V / CAT IV 600 V
电流BNC输入上的最大电压	42 V峰值
环境特性
工作温度	0°C 至 +50 °C (32 °F 至122 °F)
储存温度	-20 °C至 +60 °C (-4 °F 至140 °F)
相对湿度	10 至30°C：95 % RH，非凝结 (50 至 86 °F: 95 % RH，非凝结) 30 至 40°C：75 % RH，非凝结(86 至 104 °F: 75 % RH，非凝结) 40 至 50°C：45 % RH，非凝结(104 至 122 °F: 45 % RH，非凝结)
工作时最大海拔高度	3000m (9842 ft)，高于 2000 m (6561 ft)时降额至 CAT II 1000 V / CAT III600 V / CAT IV 300 V
储存时最大海拔高度	12 km(39,372 ft)
质保	主机为3年，随机提供的附件为1年
附件
包括的附件	带电流钳防护套的硬壳仪器箱BC430 4个电流钳，i400s（400A） 5根测试线，4根为黑色，1根为绿色 5个鳄鱼夹，4个为黑色，1个为绿色电池充电器/镇流器， BC430 FlukeView软件，SW43W (仅限F434) USB光缆， OC4USB (仅限F434) 彩色本地化组件，WC100 起步指南（印刷版）用户手册（CD-ROM）

l 取决于电流钳衰减比

l 50 Hz/60Hz标称频率，符合IEC 61000-4-30标准

l 电流钳准确度

l 高级功能：间谐波、能量、瞬态尖峰脉冲和浪涌电流，对于F433是选件，对于F434为标配

福禄克提供全套的电能质量测试工具用以定位、预测、防止和诊断电能质量故障

l 可即时进行分析的手持排障工具F43B

l ·即用型事件记录仪VR101S

l ·全信息监测技术的电能质量分析仪RPM

l 以福禄克计量专家为后盾的功率校准器和标准6100A

l 福禄克电能质量系列产品具有最高水平的性能，并具有福禄克测试工具一贯的坚固性和可靠性。

可选的F430系列附件

l i400s AC 电流钳 —F430系列的替换电流钳：与任何使用BNC连接器，并具有毫伏测量功能的示波器、示波表测试工具或电能质量分析仪相兼容。

l TLS430测试线组 —430系列电能质量分析仪替换测试线。线组中包括5根测试线和5个鳄鱼夹。

l WC100 多颜色线夹 — 32 个线夹，分8种颜色，可以夹住测试线和电流钳电缆，方便在工作区域组织整理多个测试线和电缆。

l CCS430 用于Fluke 430系列的色码

l C430 硬壳仪器箱

l OC4USB USB光缆

l BC430 电池充电器 230 V/110 V

l Fluke-433/UGK Fluke 433升级套件，包括FlukeView软件、USB电缆和高级功能升级
