Fluke 744多功能过程校准器Fluke 744 HART多功能校验仪|Fluke 744 HART多功能过程认证校准器的简介:
随着智能变送器在过程工业应用的日趋广泛，对通过工业标准数字协议进行通讯的新型校准仪的需求开始增加。福禄克744集成了多功能校准和HART通讯能力。该仪表坚固耐用，是HART和其他仪表的理想的校准、维护和检修工具。
福禄克744一机多能－仅需一只小巧的手持式仪表，即可测量源输出、模拟和测量压力、温度和电信号等多种参数。
在记录方面，福禄克744可以自动生成校准程序并捕获数据。当然，它还可以帮您满足ISO9000、FDA、EPA，以及OSHA等严格的标准。
Fluke 744多功能过程校准器Fluke 744 HART多功能校验仪|Fluke 744 HART多功能过程认证校准器的特点:
- 用于测量传感器、变送器和其他仪器的电压、电流（mA）、RTD、热电偶、频率，以及电阻。
- 输出/模拟变送器校准所需的电压、电流（mA）、热电偶、RTD、频率、电阻，以及压力。
- 电流测量的同时为变压器提供回路电源
- 使用29块福禄克700Pxx 29压力模块测量/输出压力
- 编制并运行as-found/as-left程序，以满足质量计划和规定。按照所选文件格式记录测量结果。
- 对下载程序和校准结果可保存长达一周的时间
- 具有多种功能，包括自动步进、自定义测量单位、在测试过程中输入数据、单点和两点切换测量、平方根DP流量测试、可编程测量延时等。
- 使用方便
- 保修三年
- 高亮度双显示屏.可以同时读取源参数和测量参数.
- 多语言操作界面
- 充电镍氢电池可连续使用10个小时.包括电池能源管理电路.
- 测试快速脉冲RTD变送器和PLC，脉冲窄至1ms。
- 带有DPC/Track取样软件。
- 与多种Asset Management软件包兼容。
|
HART通讯能力
福禄克744几乎可以完成单独通讯器所完成的所有通讯任务。事实上，它可以提供HART275通讯器的通讯能力。
- 无需其他设备或工具即可独立完成日常HART仪器的校准和维护工作。
- 提供快速的 HART通讯能力。

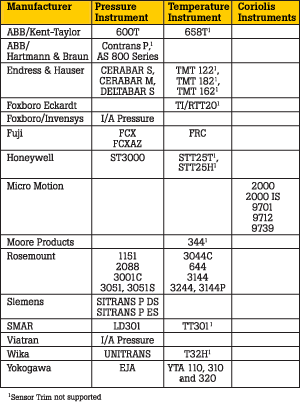

- 支持常见的HART变送器型号，与其他HART现场校准仪相比，具有更强大的命令支持功能。
- 通过多主机、脉冲群模式和多点模式进行工作。
- 易于升级，以满足其他新的仪器和新的HART版本的需要。
- 直接从HART设备处获得设备类型、制造商、型号，和标签等信息。
- 双传感器温度变送器的传感器调整。
- 在测量模拟mA输出的同时，读取HART PV（一级变量）功能和智能变送器数字量输出。
- 通过读写HART配置，可以调整量程、斜坡和其它一级设置。
- 通过读写HART tag标识和信息域可以重新编址 智能变送器
|
多种HART协议支持
福禄克744支持HART通讯协议5.7版中所包含的命令。具有2 MB内存，可以支持多种HART指令。
- 通用命令提供所有现场仪器都可执行的命令，例如读取制造商和设备类型、读取一次变量，或者读取电流输出和span百分比。
- 常用操作命令提供常见但不是所有现场仪器都具有的功能，例如读取多个变量、设置、设置阻尼时间，或者进行回路测试。
- 仪器专用命令提供针对某台现场仪器的独特功能，例如传感器修正。
|
HART操作模式支持
- 通过点对点这种最常用的模式，可以将744通过4-20 mA回路与单台HART仪器相连。
- 通过多点模式，可将几台HART仪器连接在仪器。744通过搜寻单台仪器的地址，允许您可以有选择的对单台仪器进行校准和相关操作。
- 通过脉冲群模式，HART仪器无需等待主控单元进行询问即可传输脉冲群数据。在测量或校准过程中，744可以使变送器脱离脉冲群模式，之后再恢复脉冲群模式。
|
744 V 2.5 记录过程校准软件升级
福禄克 744 2.5版软件升级内容包括:
- 针对新仪器进行校准支持：
- Micro Motion 2000, 2000 IS, 9701, 9712 和 9739 科里奥利质量流量计。
- Fuji FCX 和 FCXA2 压力和FRC 温度变送器
- 新性能:
- 支持Hart Scientific干式恒温槽: 7103, 9007, 9011, 9023, 9103, 9105, 9107, 9122, 9127, 9132, 9133 和9150
- 改进的温度切换测量干式恒温槽延时设置。
- 测量切换时无需复位。
|
升级由一张软盘提供。每台需要升级的校准仪都需要一张专门的升级软盘。下载时使用 Fluke 744校准仪提供的串行数据线从您的PC下载。整个过程需要大约8分钟时间。升级完成后，下次启动时您的校准仪将显示“Version 2.5”字样。
如需2.5升级版本，可联系福禄克经销商或Fluke 744V20客户代表。如需five-pack，请垂询Fluke-744V2V客户代表。
压力模块
可在几乎任何压力测量应用条件下使用，包括表压、差压、双压、绝压和真空压力。
- 可以显示您在校准仪设置时设定的多达10种不同压力单位的读数。
- 坚固的聚氨酯模压外壳可以满足各种苛刻条件下的使用。
- 具有0º到 50º内部温度补偿功能，使测量始终保持准确。
- 包含 NIST可溯源校准证书。
- 模块可以在本地进行校准，以帮助控制成本。
|
29种可选压力模块可以提供校准和测量功能，其中28种精确度可以基本达到0.05％。测量范围从0 — 1 in H20 (0 — .25kPa)到0 — 10,000 psi (0 — 70,000 kPa).关于压力模块的其他信息请浏览压力模块主页。
自动程序生成
允许为线性变送器、DP流量变送器，和单点和两点限位开关快速设置功能强大的自动校准程序。只需选择合适的测量和/或输出功能并填写程序模板即可，其余的由740完成。它可以迅速执行测量、计算误差、显示测量结果，以及标记故障点等功能。
自定义测量单位
允许将一种单位与另外一种单位配对，例如 mV 与 ºC或者 ºF。允许将Fluke 740系列与毫伏级输出的附件配合使用，例如Fluke 80T-IR 温度探头，并可以使用非支持测量单位对测量进行记录，例如百万分之几或者每分钟转数。
用户数据输入
使技术人员可以记录其他仪器输出和/或测量的校准结果，例如平板显示器或只读仪器。
限位开关校准
可以执行快速的电压、电流、温度，以及压力的一点、二点限位开关的自动校准程序。
微分压力流量仪表校准
使用平方根函数对DP流量仪表进行直接校准。
其他性能
多功能
校准温度、压力、电压、电流、电阻，以及频率。由于其既可以测量也可以输出，因此一台仪表就可以同时完成所有的故障检测和校准任务。
功能强大，且简单易用。
显示菜单简单易用，几分钟即可学会，而不花费需要几天时间。可编程校准操作可以生成并运行自动的as-found/as-left程序，以保准校准快速连贯的进行。
记录测量结果。
福禄克744可以捕捉校准结果，而无需在现场使用纸和笔进行记录，帮助您更好的执行ISO-9000或其他标准。通过RS-232接口可以将测量结果传输至PC机，从而节省了现场手动记录的时间。
真正的手持式。
外观小巧，可以很容易的装入工具袋内或在狭小的空间种使用。通过可充电镍氢电池组可以长期连续工作。
坚固耐用
福禄克的设计稳定可靠，即使在在苛刻的环境中使用也具有无比的准确性和可靠性。超模压聚氨酯外壳坚固耐用，可用于苛刻的工业环境。
高亮度双显示屏
在任何光照条件下都可以读取测量结果。
软键
提供一键式操作功能，轻松获得任务列表、自动生成程序、均分、最小值/最大值、步进/斜坡，以及浏览等高级功能。
三种操作模式
测量、输出，或者同时测量/输出－允许技术人员使用同一件工具即可完成仪器的检修、校准，或维护工作。
多语言操作界面
操作语言包括英语、法语、德语、西班牙语，和意大利语。
内置计算器
通过四种函数－加上平方根功能－可以完成现场仪器的设置或数据评估所需的存储、调用，以及计算功能。
可编程测量延时
内部自动程序允许对响应较慢的仪器进行校准。
Fluke 744多功能过程校准器Fluke 744 HART多功能校验仪|Fluke 744 HART多功能过程认证校准器的技术参数:
|
测量精度
|
|
直流电压
|
|
110.000 mV
|
0.025%+0.015% *
|
|
1.10000 V
|
0.025%+0.005% *
|
|
11.0000 V
|
0.025%+0.005% *
|
|
110.000 V
|
0.05%+0.005% *
|
|
300.00 V
|
0.05%+0.005% *
|
|
|
交流电压
|
|
20~ 40 Hz
|
2% + 10
|
|
40~ 500 Hz
|
0.5% + 5
|
|
500~ 1 kHz
|
2% + 10
|
|
1 kHz~ 5 kHz
|
10% + 20
|
|
范围：
|
1.1000, 11.000, 110.00, 300V
|
|
|
电流 DC
|
|
30.000 mA
|
0.01% + 0.015% *
|
|
110.00 mA
|
0.01% + 0.015% *
|
|
|
电阻
|
|
11.000 Ω
|
0.05% + 50 mΩ
|
|
110.00 Ω
|
0.05% + 50 mΩ
|
|
1.1000 kΩ
|
0.05% + 500 mΩ
|
|
11.000 kΩ
|
0.1% + 10 Ω
|
|
|
频率
|
|
1.00~ 109.99 Hz
|
0.05 Hz
|
|
110.0~ 1099.9 Hz
|
0.5 Hz
|
|
1.100~ 10.999 kHz
|
5 Hz
|
|
11.00~ 50.00 kHz
|
50 Hz
|
|
|
压力
|
|
精度
|
使用29种压力模块中的任何一种，精度均在0.025％范围内
|
|
|
模块包括差压、表压、真空压力、绝压、双压和高压。
|
|
|
（详细规格请参照压力模块选件和附件。）
|
|
|
注
|
|
|
输出准确度
|
|
直流电压
|
|
110.000 mV
|
0.01%+0.005% *
|
|
1.10000 V
|
0.01%+0.005% *
|
|
15.0000 V
|
0.01%+0.005% *
|
|
|
电流 DC
|
|
22.000 mA (输出)
|
0.01%+ 0.015% *
|
|
22.000 mA (模拟)
|
0.02% + 0.03% *
|
|
|
电阻
|
|
11.000 Ω
|
0.01% + 20 mΩ
|
|
110.00 Ω
|
0.01% + 40 mΩ
|
|
1.1000 kΩ
|
0.02% + 500 mΩ
|
|
11.000 kΩ
|
0.03% + 5Ω
|
|
|
频率
|
|
0.00~ 10.99 Hz
|
0.01 Hz
|
|
11.00~ 109.99 Hz
|
0.1 Hz
|
|
110.0~ 1099.9 Hz
|
0.1 Hz
|
|
1100~ 21999 Hz
|
2 Hz
|
|
22.000~ 50.000 kHz
|
5 Hz
|
|
|
注
|
|
|
RTD和热电偶
|
|
测量精确度：
|
|
10 Ω Cu (427)：
|
2 °C
|
|
100 Ω Pt (3916)：
|
0.3 °C
|
|
100 Ω Pt (3926)：
|
0.3 °C
|
|
100 Ω Pt (385)：
|
0.3 °C
|
|
200 Ω Pt (385)：
|
0.3 °C
|
|
500 Ω Pt (385)：
|
0.3 °C
|
|
1000 Ω Pt (385)：
|
0.3 °C
|
|
120 Ω Ni (672)：
|
0.3 °C
|
|
note：
|
如果是2线制和3线制测量，则增加0.4°C
|
|
E：
|
0.3 °C
|
|
N：
|
0.5 °C
|
|
J：
|
0.3 °C
|
|
L：
|
0.3 °C
|
|
K：
|
0.3 °C
|
|
T：
|
0.3 °C
|
|
U：
|
0.3 °C
|
|
B：
|
0.9 °C
|
|
R：
|
1.0 °C
|
|
S：
|
0.9 °C
|
|
C：
|
0.6 °C
|
|
BP：
|
1.2 ºC
|
|
XK：
|
0.4 ºC
|
|
说明：
|
外部冷端补偿精度。对于内部冷端补偿，则增加0.2 °C。
|
|
|
输出准确度：
|
|
10 Ω Cu (427)：
|
1 °C
|
|
100 Ω Pt (3916)：
|
0.1 °C
|
|
100 Ω Pt (3926)：
|
0.1 °C
|
|
100 Ω Pt (385)：
|
0.1 °C
|
|
200 Ω Pt (385)：
|
0.1 °C
|
|
500 Ω Pt (385)：
|
0.1 °C
|
|
1000 Ω Pt (385)：
|
0.1 °C
|
|
120 Ω Ni (672)：
|
0.1 °C
|
|
说明：
|
对于2线制和3线制模拟，增加0.4 °C
|
|
E：
|
0.2 °C
|
|
N：
|
0.3 °C
|
|
J：
|
0.2 °C
|
|
L：
|
0.2 °C
|
|
K：
|
0.3 °C
|
|
T：
|
0.3 °C
|
|
U：
|
0.3 °C
|
|
B：
|
0.8 °C
|
|
R：
|
0.9 °C
|
|
S：
|
0.9 °C
|
|
C：
|
0.6 °C
|
|
BP：
|
0.5 ºC
|
|
XK：
|
0.4 ºC
|
|
说明：
|
外部冷端补偿精度。对于内部冷端补偿，则增加0.2 °C。
|
|
|
技术数据
|
|
数据记录功能
|
|
测量功能：
|
电压、电流、阻抗、频率、温度、压力
|
|
读取率：
|
1, 2, 5, 10, 20, 30, 或者 60 次/分钟
|
|
最大记录长度：
|
8000次 (30或 60分钟为7980 次/分钟)
|
|
|
斜波信号
|
|
输出功能
|
电压、电流、阻抗、频率、温度
|
|
速率：
|
4 步/秒
|
|
脱扣检测：
|
连续性或电压（当输出电流时连续性检测不可用）
|
|
|
回路电源
|
|
电压：
|
可选择, 24 V 或 28 V
|
|
精度：
|
5%
|
|
最大电流：
|
22 mA, 短路保护
|
|
最大输入电压：
|
30 V DC
|
|
|
阶跃信号
|
|
输出功能
|
电压、电流、阻抗、频率、温度
|
|
手动步进
|
可选择步进，通过箭头旋钮改变
|
|
自动步进
|
函数、起动延时、步进值、步进时间、循环等可完全进行编程。
|
|
|
环境技术指标
|
|
工作温度
|
|
|
-10 °C~+50 °C
|
|
|
-20 °C~+50 °C *
|
|
|
储存温度
|
|
|
防尘/防水
|
|
|
操作海拔高度
|
|
|
注
|
|
|
安全特性
|
|
认证
|
|
|
CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, 和 EN610-1:1993
|
|
|
机械和一般技术规格
|
|
尺寸
|
|
|
130 x 236 x 61 mm (5.1“ x 9.3” x 2.4”)
|
|
|
重量
|
|
|
电池
|
|
|
电池寿命
|
|
|
电池的更换
|
|
|
侧面连接端口
|
|
|
压力模块连接器
|
|
|
PC接口电缆和HART通讯电缆连接所需的RS-232连接器
|
|
|
等效电池选件连接
|
|
|
数据记录功能
|
|
|
90 天技术指标
|
|
|
744的标准间隔规格为1到2年。
|
|
|
90天测量和数据精度可以进行估算
|
|
|
将一年“读数百分比”或“输出百分比”规格除以2
|
|
|
最低规格表示为“满量程百分比”或者
|
|
|
连续“计数”或“欧姆值”
|
|
仪器型号及附件选择:
|
型号名称
|
描述
|
|
Fluke 744
|
记录过程校准仪－HART包括：
- BC7217电池充电器
- BP7235电池组
- DPC/TRACK 取样软件
- 操作手册
- NIST可溯源校准报告和数据
- 一组TP220测量探针
- 串行端口电缆，HART通讯电缆
- 两套 AC20 测试夹
- 两套 TL24 工业测试线
|
|
|
测试线，探头和线夹
|
|
AC220
|
SureGrip™ 鳄鱼夹
|
|
83RF
|
高频探头，100 MHz
|
|
85RF
|
高频探头
|
|
AC280
|
SureGrip™ 挂勾探针
|
|
AC283
|
SureGrip™ 探针
|
|
AC285
|
SureGrip™ 鳄鱼夹
|
|
AC72
|
鳄鱼夹组
|
|
AC87
|
大负荷母线测试夹套件
|
|
AC89
|
大负荷绝缘刺针测试夹
|
|
BP980
|
双橡胶插头套件
|
|
H900
|
测试线支架
|
|
TL220
|
SureGrip™ 工业测试线组
|
|
TL221
|
SureGrip™ 延长测试线组
|
|
TL222
|
SureGrip™ 硅树脂防热测试线
|
|
TL223
|
电气测试线组
|
|
TL22
|
SureGrip™ 隔热测试线
|
|
TL238
|
适用于高能环境的测试线组
|
|
TL26A
|
60 in. 5 连接测试线组
|
|
TL27
|
大负荷测试线组
|
|
TL28A
|
63 in. 鳄鱼夹测试线组
|
|
TL40
|
伸缩式探针测试线组
|
|
TL71
|
测试线组
|
|
TL75
|
Hard Point 测试线组
|
|
TL76
|
多合一测试线组
|
|
TL80A
|
基本电气测试线组
|
|
TL81A
|
豪华型电气测试线组
|
|
TL910
|
电气测试探头组
|
|
TL930
|
接插线组 (60 cm)
|
|
TL932
|
接插线组 (90 cm)
|
|
TL935
|
接插线套件 (60, 90, 120 cm)
|
|
TL940
|
微型挂勾测试线组
|
|
TL950
|
微型探针测试线组
|
|
TL960
|
Micro-Hook Test Lead Set
|
|
TL970
|
挂勾和探针套件
|
|
TP1
|
Slim Reach 测试探头(扁平)
|
|
TP2
|
Slim Reach 测试探头 (2 mm)
|
|
TP220
|
SureGrip™ 工业测试探头
|
|
TP38
|
Slim Reach 测试探头组 (隔热)
|
|
TP4
|
Slim Reach 测试探头组 (4 mm)
|
|
TP74
|
灯笼式探针测试探头组
|
|
TP80
|
Electronic Test Probes
|
|
TP912
|
TL910的替换探针
|
|
TP920
|
测试探头适配器套件
|
|
机套和挂件
|
|
C789
|
软携包
|
|
C700
|
硬质仪器箱 (700 系列)
|
|
C75
|
附件包
|
|
C781
|
软携包
|
|
电流钳
|
|
i1010
|
交/直流电流钳 (1000 A)
|
|
i2000 flex
|
交流电流钳 (2000 A)
|
|
i3000s
|
交流电流钳 (3000 A)
|
|
i410
|
交/直流电流钳 (400 A)
|
|
高压探头
|
|
80K-6
|
高压探头
|
|
80k-15
|
高压探头
|
|
80K-40
|
高压探头
|
|
光纤测试
|
|
FOM
|
光缆计
|
|
FOS-850
|
光缆光源
|
|
FOS-850/1300
|
光缆光源
|
|
压力
|
|
700PTP
|
Pneumatic Test Pump (0.8 bar/40 bar)
|
|
700HTP
|
Hydraulic Test Pump (700 bar)
|
|
700LTP
|
低压测试泵
|
|
700P00
|
Differential Pressure Module (2.5 mbar)
|
|
700P01
|
差压模块 (25 mbar)
|
|
700P02
|
Differential Pressure Module (70 mbar)
|
|
700P03
|
Differential Pressure Module (340 mbar)
|
|
700P04
|
Differential Pressure Module (1000 mbar)
|
|
700P05
|
Gage 压力模块 (2 bar)
|
|
700P06
|
Gage 压力模块(7 bar)
|
|
700P07
|
Gage Pressure Module (34 bar)
|
|
700P08
|
Gage Pressure Module (70 bar)
|
|
700P09
|
Gage 压力模块(100 bar)
|
|
700P22
|
Differential Pressure Module Wet (70 mbar)
|
|
700P23
|
Differential Pressure Module Wet (340 mbar)
|
|
700P24
|
差压模块t (1000 mbar)
|
|
700P27
|
Gage 压力模块(20 bar)
|
|
700P29
|
Gage 压力模块 (200 bar)
|
|
700P30
|
Gage Pressure Module (340 bar)
|
|
700P31
|
Gage Pressure Module (700 bar)
|
|
700PA3
|
Absolute Pressure Module (340 mbar)
|
|
700PA4
|
Gage 压力模块 (1000 mbar)
|
|
700PA5
|
Absolute Pressure Module (2 bar)
|
|
700PA6
|
Absolute Pressure Module (7 bar)
|
|
700PCK
|
Pressure Module Calibration Kit
|
|
700PD2
|
Dual Pressure Module (± 70 mbar)
|
|
700PD3
|
Dual Pressure Module (± 340 mbar)
|
|
700PD4
|
Dual Pressure Module (±1000 mbar)
|
|
700PD5
|
Dual Pressure Module (-1000/+2000 mbar)
|
|
700PD6
|
Dual Pressure Module (-1000 mbar/+6.9 bar)
|
|
700PD7
|
Dual Pressure Module ( -1000 mbar/+13.8 bar)
|
|
700PMP
|
Pressure Pump (10 bar)
|
|
700PRV
|
Pressure Relief Valve Kit
|
|
700PV3
|
Vacuum Pressure Module (-340 mbar)
|
|
700PV4
|
Vacuum Pressure Module( -1000 mbar)
|
|
PV350
|
Pressure Vacuum Module
|
|
温度
|
|
700TC1
|
热电偶塞套件 (10 types)
|
|
700TC2
|
热电偶塞套件 (5 types)
|
|
80CJ-M
|
公头微型连接器 (J 型)
|
|
80CK-M
|
公头微型连接器 ( K 型)
|
|
80PJ-EXT
|
延长线套件 ( J 型)
|
|
80PK-1
|
珠型探头 ( K 型)
|
|
80PK-22
|
浸入式温度探头
|
|
80PK-24
|
气体温度探头
|
|
80PK-25
|
刺穿式温度探头
|
|
80PK-26
|
锥形温度探头
|
|
80PK-27
|
工业表面温度探头
|
|
80PK-3A
|
表面探头 ( K 型)
|
|
80PK-8
|
管夹式温度探头 ( K 型 )
|
|
80PK-9
|
通用探头 ( K 型)
|
|
80PK-EXT
|
延长线套件( K 型)
|
|
80PT-25
|
刺穿式温度探头
|
|
80PT-EXT
|
延长线套件 ( T 型 )
|
|
80T-150U
|
通用温度探头 (适用于 DMM)
|
|
80TK
|
热电偶模块 ( K 型)
|
|
电池，充电器和适配器
|
|
BP7235
|
镍氢（Ni-MH）电池组
|
|
BC7217
|
电池充电器
|
|
BE9005 120
|
电池整流器
|
|
BE9005 220
|
电池整流器
|
|
BE9005 240
|
电池整流器
|
|
BP7217
|
镍铬（Ni-Cd）电池组
|
|
连接器
|
|
700-IV
|
通用连接盒
|
|
700BCA
|
条形码适配器
|
|
700BCW
|
条形码读卡器
|
|
