数字超声探伤仪Anyscan-30的简介：
Anyscan-30型数字超声探伤仪的设计全面考虑了用户的各种使用需求和习惯，广泛参考了众多超声检测设备的设计和应用经验，采用国际最先进的硬件、软件、声学、人体工学等技术，使得其无论在指标的优越性、功能的实用性还是使用的方便性等方面都领先于同类产品。
使用上不但操作方便快捷，而且丰富、实用的辅助功能也帮助用户大大提高了工作效率，使原来繁重的检测工作变得轻松。而且其独有的宽频特性使得无论低频还是高频的探头都能匹配，各种检测需求都能满足，达到了正如其名字“Anyscan”(任意扫查)的境界。
数字超声探伤仪Anyscan-30的特点：
• 领先的技术指标，丰富实用的辅助功能
• 简洁的按键和菜单设置，操作方便
• 400MHz实时硬件采样率，回波脉冲更逼真可靠
• 宽频低噪声放大电路，可匹配低频和高频探头
• 良好的屏蔽设计，抗干扰能力强
• 5.7〞彩色液晶高分辨率显示屏
数字超声探伤仪Anyscan-30特点及功能：
• DAC曲线生成、存储、调用功能：
制作简单：逐个取点，自动生成评定线、定量线、DAC线、判废线四条曲线
编辑方便：可自主修正各取样点，曲线间距可自主调整（适应各种标准）
• AVG曲线生成、存储、调用功能：
制作简单：＞3N区采样一点即可自动生成曲线，＜3N区逐个采样连成曲线，保证曲线的实用性
应用方便：曲线当量自主可调，自动计算缺陷当量φ值
• 射频显示功能：真实显示原始波形，方便细致分析回波特点，辅助缺陷的定性分析
• 曲面修正功能：自动校正弧面探测结果
• 峰值记忆功能：帮助记录最高回波
• 包络功能：记录回波的变化轨迹
• 自动测试回波频谱功能：可用于测试探头频谱特性
• 增益自动调节功能：自动增益高度可自行调节，实现快捷调节回波高度
• 焊缝检测图形示意功能：直观的图形显示，缺陷位置一目了然，图片可存储于探伤报告中，回放、打印均很方便
• 智能化的设备校准程序：包括快速校准材料声速，自动测量探头延时，自动校准探头K值，标定探头更容易
• 快捷通道设置功能：30个快捷通道可设置并存储30组探伤参数，存储、调用操作快捷简便
• 报告自动生成功能：系统根据探伤参数及检测数据自行生成探伤报告，报告包含详细的探伤参数、波形图像和详细的回波数据，并且可直接连接打印机打印报告，或者与计算机连接保存于计算机
• 连续存储回放功能：记录检测过程中屏幕内回波波形与数据的动态变化，使数据记录更详细，类似摄像功能的菜单设置，通俗易懂操作方便，且存储文件可随时直接转存于U盘等存储设备
• 波形显示区域缩放功能：波形显示区域可缩可放，利用屏幕更充分
• 闸门区域放大功能：把闸门区域放大到整个波形显示区进行显示，方便观察波形细节数字超声探伤仪Anyscan-30基本性能指标：
·水平线性误差：＜0.1%
·垂直线性误差：＜3%
·灵敏度余量：＞62dB
·动态范围：＞32dB
·电噪声水平：＜20%
·远场分辨率：＞36dB
·工作方式：单晶、双晶方式和穿透模式
·发射脉冲：负尖波
·工作频率范围：0.5MHz～20MHz，频率分段可选，匹配探头更具针对性
·重复频率：25Hz～1000Hz
·采样频率：硬件实时采样频率400MHz
·检测范围：0.5mm～9999mm(钢纵波)，连续可调，可切换步进
·声速范围：1000m/s～15000m/s，连续可调，可切换步进
·扫描延时：-10mm～1000mm，连续可调，可切换步进
·探头延时：0μs～199.9μs
·匹配阻尼：25Ω、50Ω、200Ω、500Ω
·增益调节：0 dB～110 dB，分0.1/0.5/2.0/6.0步进调节
·检波方式：全波、正半波、负半波、射频
·显示屏：5.7" 高亮度TFT液晶，640×480象素
·测量模式：前沿或峰
·参数存储：可存储常用探伤参数及检测结果数据
·报警：硬件报警，声、光两种方式，可设置进波、失波、DAC报警模式
·通讯接口：USB接口和以太网接口
·工作温度：-20～50℃
·电池规格：锂电池（10.8 V、5.2Ah），可持续供电8小时以上
·供电电源：AC 100-240V, DC 14V-3A
·整机重量：1.4KG（含电池）
·菜单语言：多国语言可选
·防水级别：达到IP54认证标准
|
|
|
|

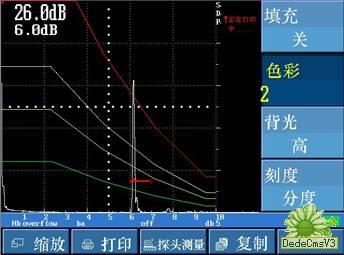

DAC 曲线功能
|
|
|
|

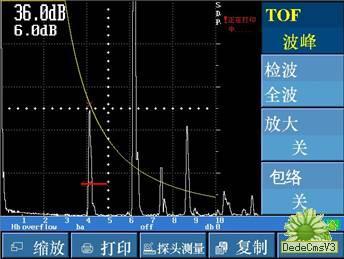

AVG 曲线功能
|
|
|
|

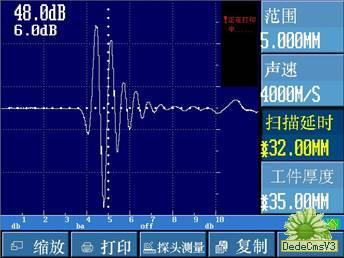

射频显示功能
|
|
|
|

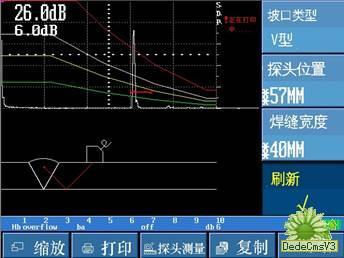

焊缝检测图形示意功能
|
|
|
|

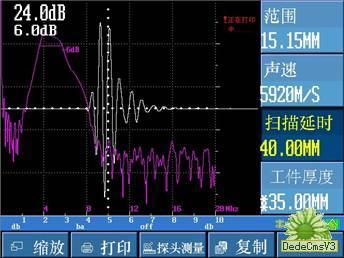

自动测试回波频谱
|
|
硬件性能过硬：
•发射脉冲窄仪器分辨率高；
•频带宽噪声低灵敏度余量高；
•频带分段可调各频段信噪比高。
数字超声探伤仪Anyscan-30高速采样，波形数据精准：
400MHZ硬件采样速率回波形状真实可靠，先进的数字控制处理平台，运算速度更快、控制精度更准。
质量稳定，经久耐用：
选用最好的元器件，加上先进的生产工艺，严格按照国际标准检测，产品质量稳定、使用寿命长。 |
