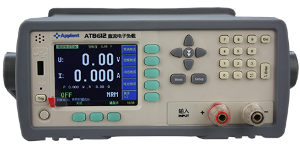

AT8612 直流电子负载

AT8612直流电子负载采用高性能ARM微处理器控制 ，3.5吋真彩液晶屏显示；中英文操作 更加便捷，具有卓越的速度和性能。提供四种工作模式：定电流（CC）、定电压（CV）、定功率（CP）和定电阻（CR），同时还提供6 中测试功能：正常测试功能（NRM）、动态测试功能（TRN）、顺序列表测试（SEQ）、自动列表测试（ATF）、电池测试功能（BAT）以及短路测试功能（SHT）。
您可以使用仪器内置的文件编辑器或者使用RS232 和USB 接口来编辑顺序列表和自动列表文件，完成高效测试。
除了对一般的线性电源和开关电源的测试外，AT8612更好地为电池充电器、电池进行检测，满足电源相关厂家的多方面要求。

技术规格

额定输入	300W、150V、30A
定电流	0-3A：分辨率：0.0001A 准确度：0.05% 0-30A：分辨率：0.001A 准确度：0.1%
定电压	0-18V：分辨率：0.001V 准确度：0.05% 0-120V：分辨率：0.01V 准确度：0.05%
定功率	0-100W：分辨率：0.001W 准确度：1% 100W以上：分辨率：0.01W 准确度：1%
定电阻	0.1～99：分辨率：0.01 准确度：1% 100～4k：分辨率：0.1 准确度：1%
监测	电压表准确度：0.05%，电流表准确度：0.1%
短路测试	电流：大约30A；内阻：大约40m
动态测试	10文件，0.1Hz～1kHz
动态列表测试	10文件，100步/文件
综合测试	10文件，20步/文件
电池容量测试	最大999AH
接口	RS232C接口 Handler 接口
可选接口	RS485接口
保护	5级安全保护
其它	3.5英寸真彩液晶显示，4W远端测试，智能风扇冷却
电源要求	电压：220VAC 频率：50HZ 功率：20VA
尺寸与重量	外尺寸（mm）*264（宽）*107（高）*350（深）重量：5Kg
附件	ATL509测试电缆

性能特征

短路测试：电流大约30A，内阻大约40mΩ

动态测试：10文件，0.1Hz~1kHz

动态列表测试：10文件，100步/文件

综合列表测试：10文件，20步/文件

电池测试：999.99AH

全局设置文件：20组

触发器：内部触发、总线触发和外部触发

接口：标配RS232C和Handler接口

编程语言：SCPI和简单通讯协议

显示：3.5英寸真彩液晶显示

支持4W远端测试功能

应用

开关电源和线性电源的老化试验

充电器综合测试

电池容量测试
