EC1000S可编程交流电源|日本NF可编程交流电源EC1000S的特点:
不仅可以供给通常的AC和DC电源,还可以对瞬断和电压扫描、电压变化模式等输出形式进行自由的编程。另外, 还配备了输出参数以及负载电源输入的相关测量功能等。本产品不仅实现了1kVA* 的功率输出,而且还实现了轻巧的结构和低廉的价格。 NF的可编程交流电源,具有优秀的价格性能比, 真不愧为划时代的新电源产品。 AC200V输入时为1kVA输出,AC100V输入时为750VA输出。
- 测量功能(电压,电流,功率,频率,功率因数,峰值系数(CF),谐波电流)
丰富的测量功能 |
本产品具有高精度的测量功能,不仅能精确测量电压和电流,还可以测量频率、负载的功率因数和峰值系数(CF)以及谐波电流。在大型显示屏(5.7英寸)上,同时显示出设定值和测量值,具有良好的视觉效果。 |
测量项目 |
|
输出电压(有效值、直流平均值、峰值) |
|
输出电流(有效值、直流平均值、峰值、峰值保持) |
|
输出功率(有效功率、视在功率、无功功率) |
|
频率(外同步时) |
|
负载功率因数 |
|
峰值系数(CF) |
|
输出谐波电流(基波:50/60Hz、最高40次谐波) |
|
|
测量结果与设定值 |
输出谐波电流的测量 |
用序列功能对输出进行自由的编程 |
对设备和元件的电源测试用输出变化模式, 可以在主机上提前进行编程(交流·直流模式各一个序列)。另外,本机器不仅可以输出任意波形, 还可以同时扫描频率和电压。无论何时何地都能再现同样的测试结果。 |
序列功能简介 |
序列功能的画面设定 (每一步骤设定) |
|
序列数:交流/直流模式以及输出量程各一个序列 |
|
步骤数:最多255(1个序列内)、最短0.1ms/步 |
|
步骤数:最多255(1个序列内)、最短0.1ms/步 |

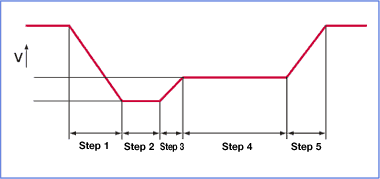

例: 电压变化测试模式举例 |
|
- 可用控制软件进行测量值的记录(LOGGING)、序列编辑、任意波形制作
使用控制软件可使测试和测量更加便捷、更加贴近客户的需求 |
附属的控制软件具有如下功能: ●便捷的“记录功能”,可读取和保存测量数据,便于编制报告、进行数据分析 ●“序列功能”可自由地进行一系列输出变化模式的编辑、执行、保存等 ●“任意波形制作功能”可简单地制作复杂的波形。无论在产品开发或试制时,都能使测试和测量得到全方位和高水准的支持。 |
|
遥控功能 (各种参数的设定, 保存, 读取等) |
测量值的记录 |
|
|
序列编辑 |
任意波形制作 |
|
|
- 输出容量750VA(AC100V输入时)/1kVA(AC200V输入时)
|
|
- 交流输出 0∼135V*/0∼270V*、频率DC∼550Hz
直流输出 -190V∼+190V*/-380V∼+380V* 可以在直流上叠加交流(AC+DC)输出
|
*AC200V输入时 |
- 输出电流限制功能、最大峰值电流可达4倍的输出、电压/频率上下限设定功能、外部信号输入、USB接口、电源输入AC90V∼250V等
|
|
|
2通过2种运行模式和4种信号源模式的组合,可设定8种输出模式。可根据不同用途,选择最佳模式 |
|
|
运行模式 |
交流(AC)/直流(AC+DC) |
信号源模式 |
内部(INT)/外部(EXT)/内部+外部(ADD)/外部同步(SYNC) |
|
|
|
|
具有范围宽广的交流输出电压和输出频率,可对电子设备进行各种各样的测试和测量。 |
交流输出电压范围 |
最大输出电流 |
100V量程:0V∼135V* 分辨率0.1V |
10 A* |
200V量程:0V∼270V* 分辨率0.1V |
5 A* |
|
*AC200V输入时
输出频率范围(内部,内部+外部) |
分辨率 |
1 Hz∼550 Hz |
0.1 Hz |
|
|
|
|
在直流模式时,可在直流分量上面叠加交流分量(正弦波、方波、任意波形)进行输出。当然,也可作为直流电源来使用。本产品最适用于DC/DC变换器的测试和电容器的脉动测试。 |
直流输出电压范围 |
最大输出电流 |
100V量程:-190V∼+190V* 分辨率0.1V |
10 A* |
200V量程:-380V∼+380V* 分辨率0.1V |
5 A* |
|
*AC200V输入时 |
|
|
|
|
|
对于电容输入型整流负载,可流过的峰值电流最多可达最大输出电流的4倍。(峰值系数为4) |
通过预先设定输出电流(峰值电流/平均电流)的最大值,可以限制输出电流。在开发评估中,可以防止产生异常电流以保护试制产品。 |
便捷而高效各项功能 |
|
能够以0.1°的精度设定输出ON时的电压相位(投入相位)。 在进行负载的突入电流评价等场合本功能非常有效。 |
|
通过设定范围限制功能,可设定输出电压和频率的上下限。并有效地防止误操作等引起的负载故障。 |
|
通过外部控制的输入输出,可进行输出的ON/OFF以及序列控制。 |
|
标准配置USB接口。可用电脑进行控制软件的操作以及各种测试和测量的控制 |
|
外部信号输入时,可作为功率放大器来使用。另外,还可将内部信号与外部信号进行加法运算。 |
|
使用外同步功能,可使输出频率与外部信号或者电源的频率同步。 |
|
用设定存储器,可储存(store)和读取(recall)30套设定内容 |
|
|
实现了小型化(宽度263mm)和轻量化(约9.5kg)。可放置在作业台上进行使用, 节省空间,便于携带, 并可使用在各种场合。 |
|
|
|
|
配备了大型液晶显示器的操作面板(5.7英寸、附有背光灯),并同时显示设定值和测量值,故具有良好的视觉效果。 |
|
|
|
|
|
|
在前面板上配备了万能型输出插座(AC),适用于世界各国的电源插头。 |
|
电源输入的范围为AC90V∼250V,世界各国均可适用。电源输入端子采用连接简单的AC输入型端子。电源部分采用PFC(输入功率因数控制),由此降低输入电流和谐波电流。 |
后面板 |
|
EC1000S可编程交流电源|日本NF可编程交流电源EC1000S的应用领域:
|
适用机器和领域 |
|
DC电源组 |
|
家电设备 |
|
OA, 通信设备 |
|
汽车电装品 |
|
电容器, 继电器, 开关等电子零部件 |
|
测试对象和用途 |
|
|
电源电压的变动测试 |
|
电源电压失真系数的耐量测试 |
|
消耗功率的评价 |
|
负载功率因素的测量 |
|
作为测试·测量信号的功率放大器 |
|
作为生产·检测线电源 |
|
作为研究室,实验室的稳压电源 |
|
