Fluke 18B+数字万用表
F18B+(18B升级)数字万用表
工作用工具的理想之选。Fluke 18B+ Fluke始终为您提供上乘的质量。
使用18B+万用表检查与测试大部分电子产品问题。该仪表使用方便,并且与原来的Fluke 18B相比,具有明显的改善。 适用于从事电子维修和制造设置的任何人。 不管您一直想要拥有一台Fluke数字万用表,还是一直在寻找升级的理由,Fluke 18B+都可满足您的需求。
- 600 V Cat III安全设计指标
- 显示范围大出50%,背光为明亮的白色
- 智能LED测试点亮LED(不管极性),可让您在两种模式下测试LED:
- DMM LED插座测试模式
- UUT (PCBA)上的LED测试模式(使用测试引线)
- 电压、电阻、电流、电容
- 二极管测试,数据保持
- 频率和占空比
- 输入终端的交流和直流电流测量值为10A

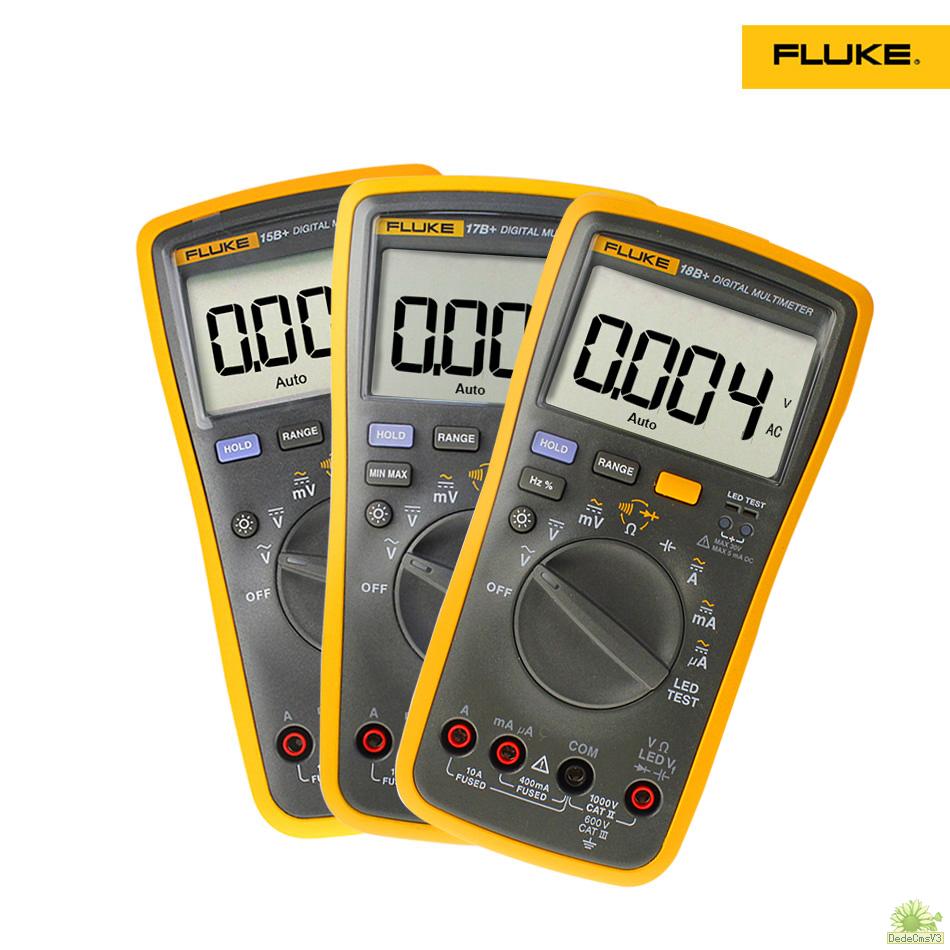

Fluke 15B+/17B+数字万用表

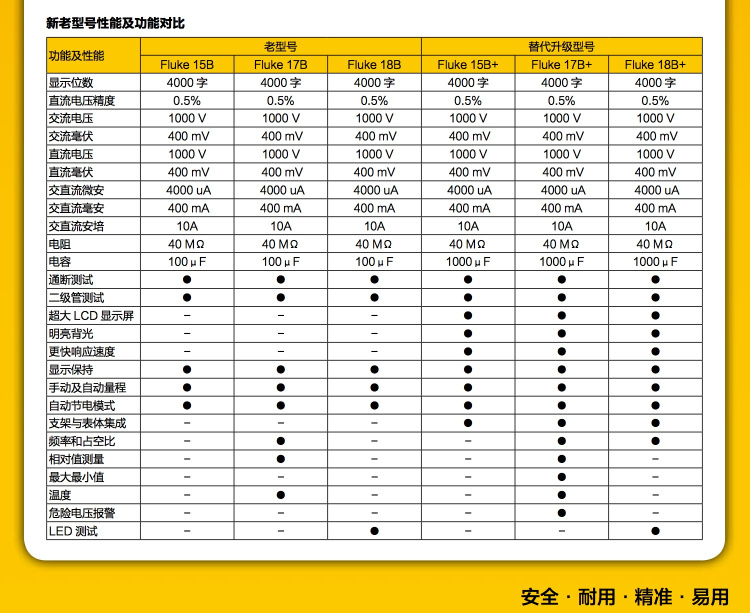

Fluke 15B+/17B+/18B+是Fluke 15B/17B/18B的升级系列,秉承了原型号精准,耐用,安全的产品品质基础上,多达8项的升级性能或功能无疑带给用户更好的测试体验
精度规格
校准后可保持1年的精度,工作温度为18 °C到28 °C,相对湿度为0 %到75 %。精度规格形式如下:±([读数%] + [最低有效位数])。
功能
|
量程
|
分辨率
|
精度
|
交流电压 (40 Hz到500Hz)1
|
4.000 V 40.00 V 400.0 V 1000 V
|
0.001 V 0.01 V 0.1 V 1 V
|
1.0 % + 3
|
直流电压
|
4.000 V 40.00 V 400.0 V 1000 V
|
0.001 V 0.01 V 0.1 V 1 V
|
1.0 % + 3
|
交流电压(毫伏)
|
400.0 mV
|
0.1 mV
|
3.0 % + 3
|
直流电压(毫伏)
|
400.0 mV
|
0.1 mV
|
1.0 % + 10
|
二极管测试2
|
2.000 V
|
0.001 V
|
10%
|
电阻 (欧姆)
|
400.0 Ω 4.000 kΩ 40.00 kΩ 400.0 kΩ 4.000 MΩ 40.00 MΩ
|
0.1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0.001 MΩ 0.01 MΩ
|
0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5% + 3
|
电容3
|
40.00 nF 400.0 nF 4.000 μF 40.00 μF 400.0 μF 1000 μF
|
0.01 nF 0.1 nF 0.001 μF 0.01 μF 0.1 μF 1 μF
|
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5
|
频率1 Hz (10 Hz – 100 kHz)
|
50.00 Hz 500.0 Hz 5.000 kHz 50.00 kHz 100.0 kHz
|
0.01 Hz 0.1 Hz 0.001 kHz 0.01 kHz 0.1 kHz
|
0.1 % + 3
|
占空比1
|
1 % to 99 %
|
0.1 %
|
1 %典型情况l 4
|
交流电流μA (40 Hz到400 Hz)
|
400.0 μA 4000 μA
|
0.1 μA 1 μA
|
1.5 % + 3
|
交流电流mA (40 Hz到400 Hz)
|
40.00 mA 400.0 mA
|
0.01 mA 0.1 mA
|
1.5 % + 3
|
交流电流A (40 Hz到400 Hz)
|
4.000 A 10.00 A
|
0.001 A 0.01 A
|
1.5 % + 3
|
直流电流μA
|
400.0 μA 4000 μA
|
0.1 μA 1 μA
|
1.5 % + 3
|
直流电流mA
|
40.00 mA 400.0 mA
|
0.01 mA 0.1 mA
|
1.5 % + 3
|
直流电流A
|
4.000 A 10.00 A
|
0.001 A 0.01 A
|
1.5 % + 3
|
1所有电流、频率和占空比的范围都是量程的1 %到100 %。未指定低于量程1 %的输入值。 2通常,开路测试电压为2.0 V,短路电流<0.6 mA。 3规格不包括测试引线电容和电容板引起的误差(量程为40 nF时,误差最高为1.5 nF)。 4通常意味着频率为50 Hz或60 Hz,占空比介于10 %和90 %之间。
|
功能
|
发光范围
|
测量范围
|
分辨率
|
精度
|
LED VF测试 1(LED测试用插座)
|
1.00 to 6.00 V
|
NA
|
NA
|
NA
|
LED VF测试 2 (测试引线)
|
1.00 to 6.00 V
|
1.00 to 6.00 V
|
0.01 V
|
10 % 3
|
通断性阈值
|
不适用
|
不适用
|
不适用
|
70Ω
|
1 开路测试电压为±12 V,短路电流>±5 mA(通常情况) 2 开路测试电压为±12 V,短路电流>±3 mA(通常情况) 3 VF测量,驱动电流低于2.2 ±0.4 mA。
|
功能
|
过载保护
|
输入阻抗(标称值)
|
共模抑制比
|
常规模式抑制比
|
交流电压
|
1000 V 1
|
>10 MΩ <100 pF
|
在直流电流下,50 Hz或60 Hz时,大于60 dB
|
-
|
交流电压(毫伏)
|
400 mV
|
>1MΩ, <100 pF
|
在50 Hz或60 Hz时,大于80 dB
|
-
|
直流电压
|
1000 V 1
|
>10 MΩ <100 pF
|
在直流电流下,50 Hz或60 Hz时,大于100 dB
|
在50 Hz或60 Hz时,大于60 dB
|
直流电压(毫伏)
|
400 mV
|
>1MΩ, <100 pF
|
在50 Hz或60 Hz时,大于80 dB
|
-
|
1 106 V Hz 最大值
|
通用技术指标
|
任何端子和接地之间的最高电压
|
1000 V
|
显示屏(LCD)
|
4000次计数,每秒更新3次
|
电池类型
|
2 AA, NEDA 15A, IEC LR6
|
电池使用时间寿命
|
最低500小时(LED测试模式且不加负载情况下为50小时。带负载情况下,电池寿命取决于被测试LED的类型。)
|
温度
|
工作温度
|
0 °C to 40 °C
|
存储温度
|
-30 °C to 60 °C
|
相对湿度
|
工作湿度
|
非冷凝(<10°C)10 °C到30 °C时,小于等于90% RH;30 °C到40 °C时,小于等于75%
|
40 MΩ量程10 °C到30 °C时,小于等于80% RH;30 °C到40 °C时,小于等于70%
|
海拔
|
工作温度
|
2000 m
|
存储温度
|
12,000 m
|
温度系数
|
0.1 X (指定精度) /°C (<18 °C 或>28 °C)
|
电流输入的保险丝保护
|
440 mA、1000 V快熔,仅限指定的Fluke部件。11A、1000V快熔,仅限指定的Fluke部件。
|
体积(高x宽x长)
|
183 x 91 x 49.5 mm
|
重量
|
455 g
|
IP等级
|
IP 40
|
安全性
|
IEC 61010-1, IEC61010-2-030 600 V CAT III, 1000 V CAT II, 污染等级2
|
电磁环境
|
IEC 61326-1:便携
|
电磁兼容性
|
仅在韩国适用
|
A类设备(工业广播和通信设备)1 1 这款产品满足行业(A类)电磁波设备的要求,销售员或用户应注意这一点。该设备适用于商业环境,不适合家庭使用。
|
|
