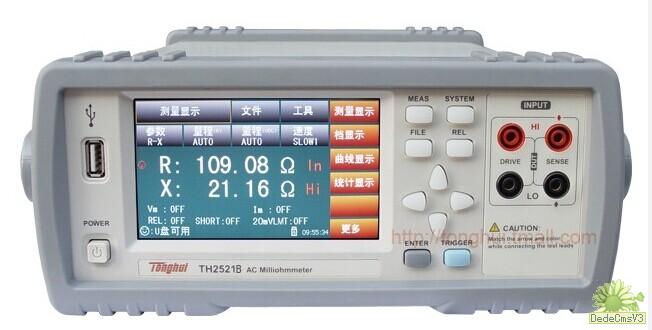

TH2521B型交流低电阻测试仪

性能特点

■电阻基本准确度：0.3%

■直流电压基本准确度：0.05%

■最小分辨率：1uΩ（电阻）、100uV（电压）

■最高直流测试电压：200V

■1kHz交流恒流源测试

■20mV开路限压功能，防止被测件击毁

■R，V，L，Z，θ等多种测试功能组合

■带触屏功能的24位色4.3英寸彩色液晶屏显示器

■液晶屏分辨率480×272

■直读值与百分比误差显示

■最高采样率约50次/秒

■V，I测试信号电平监视功能

■图形扫描分析功能

■零点偏移（REL）测试模式消除残余读数

■30档档比较功能，上超，下超，合格以及讯响功能

■统计功能，提供Cpk，Cp等统计量

■20组仪器文件可供存储和加载

■屏幕信息存储于U盘

■可通过USB HOST自动升级仪器操作软件

■中英文可选操作界面

■接触故障智能检测

■脚控开关触发功能

■两种可选的界面显示风格

■Handler接口用于实现联机操作

■RS232、USB HOST、USB Device、LAN、GPIB（选件）可方便与PC进行数据通讯以及对仪器的远程控制

■符合LXI C类标准

简要介绍

■同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研，推出了国内首台带触屏功能和彩色液晶显示的交流阻抗测试仪器─TH2521 系列交流毫欧表（电池内阻/电压测试仪）。TH2521 系列交流毫欧表采用当前主流的32bits 嵌入式 CPU 和高密度SMD贴装工艺，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷。

TH2521系列适用于锂电池、碱性电池、铅酸电池等的内阻和电压测试，利于评估电池产品的出厂规格、使用劣化情况及寿命，还适用于变压器及电感线圈铜阻、继电器、开关、接插件接触电阻、导线电阻、印制板线路及焊孔电阻、金属探伤等。其超高速的测试速度以及通过HANDLER接口可以输出上超、下超、合格信号，便于生产线上的自动化操作。

TH2521 系列提供了几乎所有主流的接口功能，可方便地与PC 进行数据通讯和远程控制。

■应用领域

各种接触电阻的测试

低电流条件下表征机电元件的低阻特性

各种电池的劣化情况测定及寿命评估

UPS在线检测

超级电容等效电阻（ESR）的测量

技术参数
