产品名称：	宽频带功率分析仪NORMA4000\| 功率分析仪NORMA4000功率分析仪
仪器品牌：	美国Fluke
仪器型号：	NORMA4000
仪器产地：
市场价格：	面议
会员价格：	登录查看
产品特点：	宽频带功率分析仪NORMA4000\| 功率分析仪NORMA4000功率分析仪

宽频带功率分析仪NORMA4000| 功率分析仪NORMA4000功率分析仪详细说明：

宽频带功率分析仪NORMA4000| 功率分析仪NORMA4000功率分析仪的特点:

产品特性

* 1-3相，集成系统

* 直接输入量程0.3V-1000V，0.03A-10A/0.06-20A

* 带宽DC至10MHz

* 采样速度1MHz/341KHz

* 0.1/0.2%基本精度，校准周期2年

* 5.7"彩色图形显示屏

* 不间断平均值

* 4MB存贮器(可扩展至128MB)

综合指标

概述

* NORMA 4000功率分析仪可准确测量电流和电压并计算有功、无功、视在功率和其它参量。

* 仪器精度在很宽的范围内不受波形、频率和相移等变化的影响。

* 谐波分析可至采样率的一半。

* DSO功能可将数值以波形形式形象显示。

* 内置分压器和分流器可测量高至1000V电压和20A电流，同时也可联接外部分压器和分流器，或电流测量探头。

* 选件有多种计算机IEEE488、RS232、M.n、USB，模拟输入和输出。

* 分析仪的硬件可通过标准接口RS232进行升级。

高精度

* 功率分析仪NORMA 4000可用于测量宽频带从DC至几MHz的信号，输入通道采用直流耦合方式和高质量的脉冲放大器匹配。

* 为获得稳定的测量精度，在短时间间隔内能参照稳定的电压基准值自动进行零点偏移校准。

* 由于使用全新的阻障技术，所有电压电流通道均具有高隔离性和共模抑制，因此功率分析仪NORMA 4000也适合于非常复杂的测量应用。

用户界面

* 功率分析仪NORMA 4000使用简单，由于具有多种按键和一超大显示屏，可直接转换所需的显示屏。

* 6个功能键(软键)：

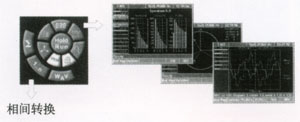

* 利用光标直取参数：

　　光标可移至几个区域，通过Enter键可直接进行选择；除默认出厂设置外，还可保存多个自定义测量设置。

环境条件

* 工作温度范围：+5…35℃

* 功率分析仪NORMA 4000外形精巧，专业的设计理念

* 尺寸：237mm(W)×150mm(H，3U)×315mm(D)

* 重量约5Kg

* 显示：5.7"彩色图形显示屏，320×240点阵背光照明和对比度可调

* 储存温度范围：-20…+50℃

* 气候等级：KYG DIN 40040标准，最大85%相对湿度，无凝点

* 电源：85-264V AC，50-60Hz，DC100-260V约40VA

* 测量联接：每个输入2个4mm安全插孔，外置分流器通过BNC插孔连接

* 操作：薄膜按键，功能键，光标移动键

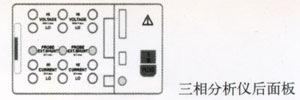

联线

详述

电压

* 8个量程：0.3-1-3-10-30-100-300-1000V　U_peak=2×range

* 输出阻抗：2MOhm//20pF

* 共模拟制比：120dB在100kHz

* 采样频率：1/3MHz(341KHz，2¹⁰/3)

电流

* 6个量程：30-100mA-0.3-1-3-10A　I _peak=2×range

* 内置分流器输入阻抗：

　量程：30，　 100mA： 1　　　 0hm

　量程：0.3，　1A：　　0.1　　 0hm

　量程：3，　　10A：　 0.01　　0hm

* 外置分流器或探头的输入

　BNC端子，100k 0hm//30pF

　30-100mV-0.3-1-3-10V

　过载max.20V_RMS

* 共模拟制：120dB在100kHz

* 采样频率：1/3MHz(341KHz，2¹⁰/3)

基本精度(PP40，PP42)

误差	V	I
量程	0.1%	0.1%
读数	0.1%	0.1%

* 下图按量程读数比给出误差曲线

带宽

	电压和电流经BNC	电流直接测量
带宽-3dB	3MHz	1MHz

* 高于1MHz的谐波只对量程减半部分测量

功率/角精度

	在V和BNC电流I之间	在V和分流器I之间
角差	0.005° +0.005°/kHz	0.025° +0.025 °/kHz

* 在电压和电流之间，仪表测量时间差极小，对功率测量基本可不考虑附加误差。

测量值

* 对每相不间断计算平均值，在三相系统中，可计算总功率和三相电压电流平均值，在同步采样模式下还可计算这些值的斟波值H01。

* 有效值Urms，校正平均值Urm，平均值Um，峰值Up-，Up+，Upp，峰值因数U_cf，波形因数U_ff，基波含量U_fc，总畸变因数U_thd(按DIN，IEC标准)Uthd

* 有效值Irms，校正平均值Irm，平均值Im，峰值Ip-，Ip+，Ipp，峰值因数I_cf，波形因数I_ff，基波含量I_fc，总畸变因数I_thd(按DIN，IEC标准)Ithd

* 有功功率：P(W)

* 无功功率：Q(Var)

* 视在功率：S(VA)

*λ，COSθ相角

* 积分功能可对P、Q、S、Um、Im进行积分

频率和同步

* 量程：0.1Hz…采样率

* 精度：± 0.01%(读数)

* 可选择通道：所有U及I或外部信号输入通道，有三种低通滤波器可选择

* 测量频率固定显示在屏幕上方

* 前面板的同步BNC插座可用于输入也可用于输出，输入信号可测量高至功率通道的采样率，最大值不超过50V。输出信号是5VTTL脉冲信号(频率由被测的同步信号决定)

FFT快速傅立叶变换

* 谐波分析可显示图形，可同时显示3个参数谐波直方图

* 测量值：每相U、I、P

* 谐波次数：1至100次

* 最大谐波：160kHz

DSO数字示波器

* 同时显示3个测量采样值，快速显示曲线波形和信号畸变程度

矢量图

* 矢量图显示多至6个参量的基波H01，方便使用者检查仪表联接的正确性和每个参量的相角。

记录仪

* 显示平均值随时间的变化趋势。

数据存储器

* 约4MB的RAM存储器可存储采样值和平均值，设置开始/停止的条件，并可扩展至128MB

设置存储

* 可将多至15个所需设置永久存储，并可随时调出使用

设置

功率模块

此分析仪可装置1-3个功率模块，一个功率模块包括电压、电流输入通道。不同的规格取决于功率模块的类型。详细技术参数见功率模块。

通讯接口

* RS232接口用于内置固件升级以及与PC机数据交换，也可连接外部打印机。

* 选件：IEEE　488.2/1MB/s

* Ethernet/10MBit/s or 100MB/s

* USB接口

选件：处理接口PI₁

处理接口PI₁是功率分析仪NORMA 4000和NORMA 5000的一个选件。

* PI₁的主要性能是同步记录多至4台电机的转矩(M)、转速(n)和机械功率(Pm)

* 8个输入可在模拟信号(电压)和数字信号(频率)之间转换。

* 同步于NORMA 4000或NORMA 5000的采样率进行检测，采样频率341KHz。

功率功率分析仪及附件
描述		Item
NORMA 4000 BU 43	主机，附RS232接口及三相功率卡插槽，选件插槽	2539612
功率模块PP30	功率卡，可测量电压、电流和功率，1MHz带宽，100KHz采样速率，电压量程0.3-1000V，电流量程0.03-10A，每个分析仪可选1-3个，基本精度0.15%+0.15%	2539784
功率模块PP40	功率卡，可测量电压、电流和功率，3MHz带宽，1/3MHz采样速率，电压量程0.3-1000V，电流量程0.03-10A，每个分析仪可选1-3个，基本精度0.1%+0.1%	2539791
功率模块PP42	功率卡，可测量电压、电流和功率，3MHz带宽，1/3MHz采样速率，电压量程0.3-1000V，电流量程0.06-20A，每个分析仪可选1-3个，基本精度0.1%+0.1%	2539804
功率模块PP50	功率卡，可测量电压、电流和功率，10MHz带宽，1MHz采样速率，电压量程0.3-1000V，电流量程0.03-10A，每个分析仪可选1-3个，基本精度0.05%+0.05%	2540029
功率模块PP51	功率卡，可测量电压、电流和功率，10MHz带宽，1MHz采样速率，电压量程0.3-1000V，电流量程0.06-20A，每个分析仪可选1-3个，基本精度0.05%+0.05%	2540034
功率模块PP52	功率卡，可测量电压、电流和功率，10MHz带宽，1/3MHz采样速率，电压量程0.3-1000V，电流量程0.06-20A，每个分析仪可选1-3个，基本精度0.05%+0.05%	2540041
功率模块PP54	功率卡，可测量电压、电流和功率，10MHz带宽，1/3MHz采样速率，电压量程0.3-1000V，电流量程0.03-10A，每个分析仪可选1-3个，基本精度0.05%+0.05%	2540052

率功率分析仪及附件
描述		Item
IF2接口	IEEE 488/GPIB接口和以太网接口	2539757
PI1处理信号接口	8个模拟/数字输入，4个模拟输出	2539778
IF3接口	支持以太网通讯和标准USB2.0接口	2539769
USB线缆A-B	1.5m长，连接仪器和PC的USB2.0接口	2539740
以太网线缆	连接仪器和PC的以太网接口	2539725
外部打印机线缆	连接仪器的RS232接口和外部打印机	2539819

附件率功率分析仪及附件
描述		Item
MC1	功率卡测量线缆，测量线长度1.5m	2539635
平板分流器32	32A，10mOhm 0-1MHz	2539870
分流器300	300A，0.2mOhm 0-1MHz	2539855
分流器1000	1000A，0.1mOhm 0-5MHz	2539828
分流器1500	1500A，0.1mOhm 0-2MHz	2539843
分流器450	450A，0.5mOhm 0-0.5MHz	2539862
MCS	分流器用测量线缆，1.5m，线缆具有BNC头	2539647
PR 50	高频电流测量探头DC…50MHz，线缆具有BNC插头	2540181
LS 50	PR 50电源	2539359
IT 600-S	传感器600A/0，4A；DC-100kHz	2539951
LT 3	最多可以为3个IT传感器供电	2539960
柔性探头RR3030	Lemflex 30/300/3000A，线缆具有BNC插头，10Hz-50kHz	2539699
PR1200探头	无源交流探头1000/1A，30Hz-10KHz	2539702
PR201探头	无源交流探头200/0.2A，40Hz-10KHz	2539716
Bag	便携包，用于NORMA 3000/4000	2539686
MCP	平板分流器测量线缆	2539658

软件与率功率分析仪软件及服务服务
描述		Item
PowerVIEWBasic	基本PC软件包，数据显示功能	2539896
PowerVIEWMotor	选件，支持电机选件PI1处理接口	2539924
PowerVIEWStorage	选件，具有存储功能	2539936
PowerVIEWAnalysis	选件，具有分析功能(快速傅里叶变换，示波器功能，向量)	2539913
PowerVIEWDeveloper	选件，用于有自主开发需求的用户	2539908
Cal BU	一个功率卡校准，包括测试报告	2539664
Cal PP	功率卡互相之间的校准，包括测试报告	2539673
Cal 500	分流器的校准，电流至500A，包括测试报告	2540378
Cal 1500	分流器的校准，电流至1500A，包括测试报告	2540369
